内蒙锡林郭勒9500平方电磁热水锅炉采暖方案

9500m²采暖设计报价方案

一、项目概况与气候分析

1. 地理位置与气候特点

锡林郭勒盟位于内蒙古高原，属中温带大陆性气候，冬季寒冷漫长（11月至次年3月），极端低温达-30℃以下，年均风速高（4-5级），降雪频繁。

供暖期需覆盖5个月（11月1日-3月31日），日均气温低于-10℃的天数占比高，热负荷需求大。

2. 建筑特点

屠宰厂总面积9500㎡，包含屠宰车间、冷库、加工区、办公区等，建筑结构以钢结构为主，部分区域保温性能较差（如冷库门频繁开启）。

需分区供暖：车间（18-20℃）、办公区（20-22℃）、冷库缓冲间（10-12℃）。

二、热负荷计算

1. 基础参数

采暖面积：9500㎡

设计室外温度：-28℃（参考锡林郭勒盟极端低温）

室内设计温度：按分区需求设定。

建筑围护结构修正系数：钢结构按1.2倍热损失计算，冷库缓冲区按1.5倍计算。

2. 热负荷公式

Q=q×S×K×ΔT

Q：单位面积热指标（取80W/㎡，考虑强风及保温薄弱）

S：采暖面积

K ：修正系数

ΔT：室内外温差（按最大温差48℃计算）

3. 计算结果

总热负荷：

Q=80W/㎡×9500㎡×1.3×48=474,240W≈475kW

考虑极端天气及安全冗余，设计总功率 640kW。

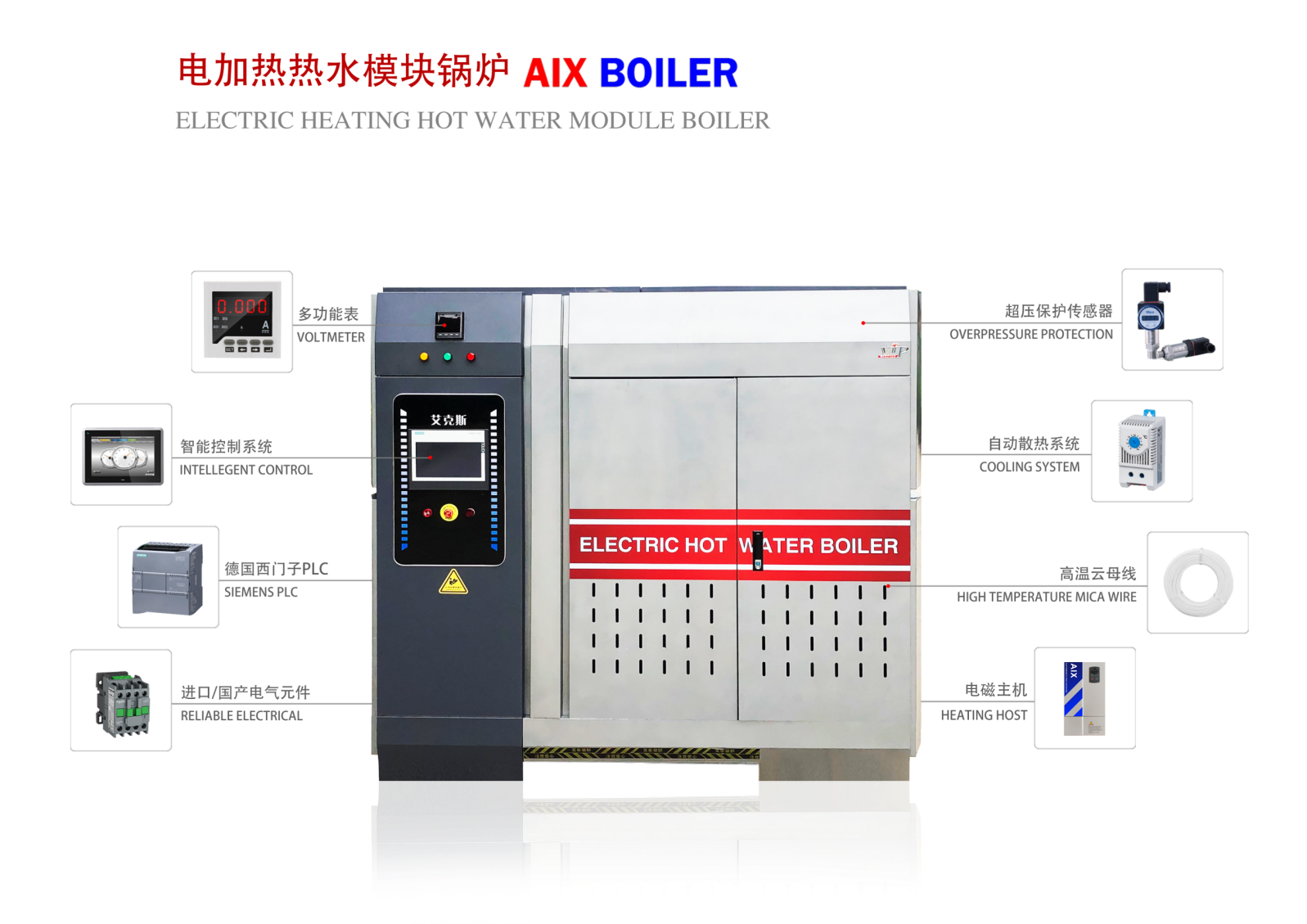

三、电磁热水锅炉选型与配置

1. 设备选型

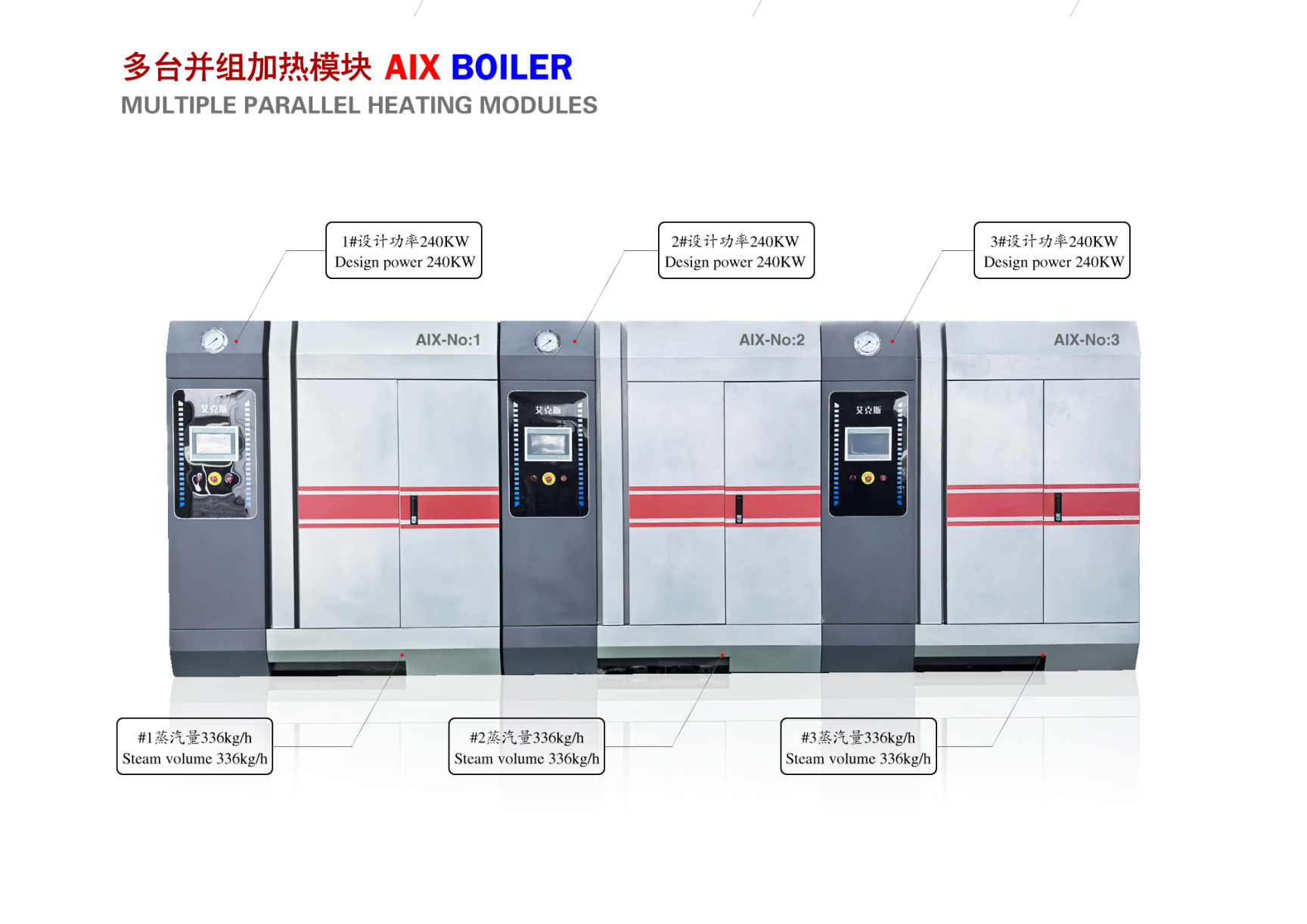

选用 2台320kW电磁热水锅炉（并联运行），单台备用率50%，确保极端低温或故障时无缝切换。

优势：热效率≥98%，支持分时控温，无排放，适合环保要求严格的屠宰厂。

2. 辅机配置

循环水泵：2台（1用1备），流量60m³/h，扬程32m，配备变频器调节流量节能。

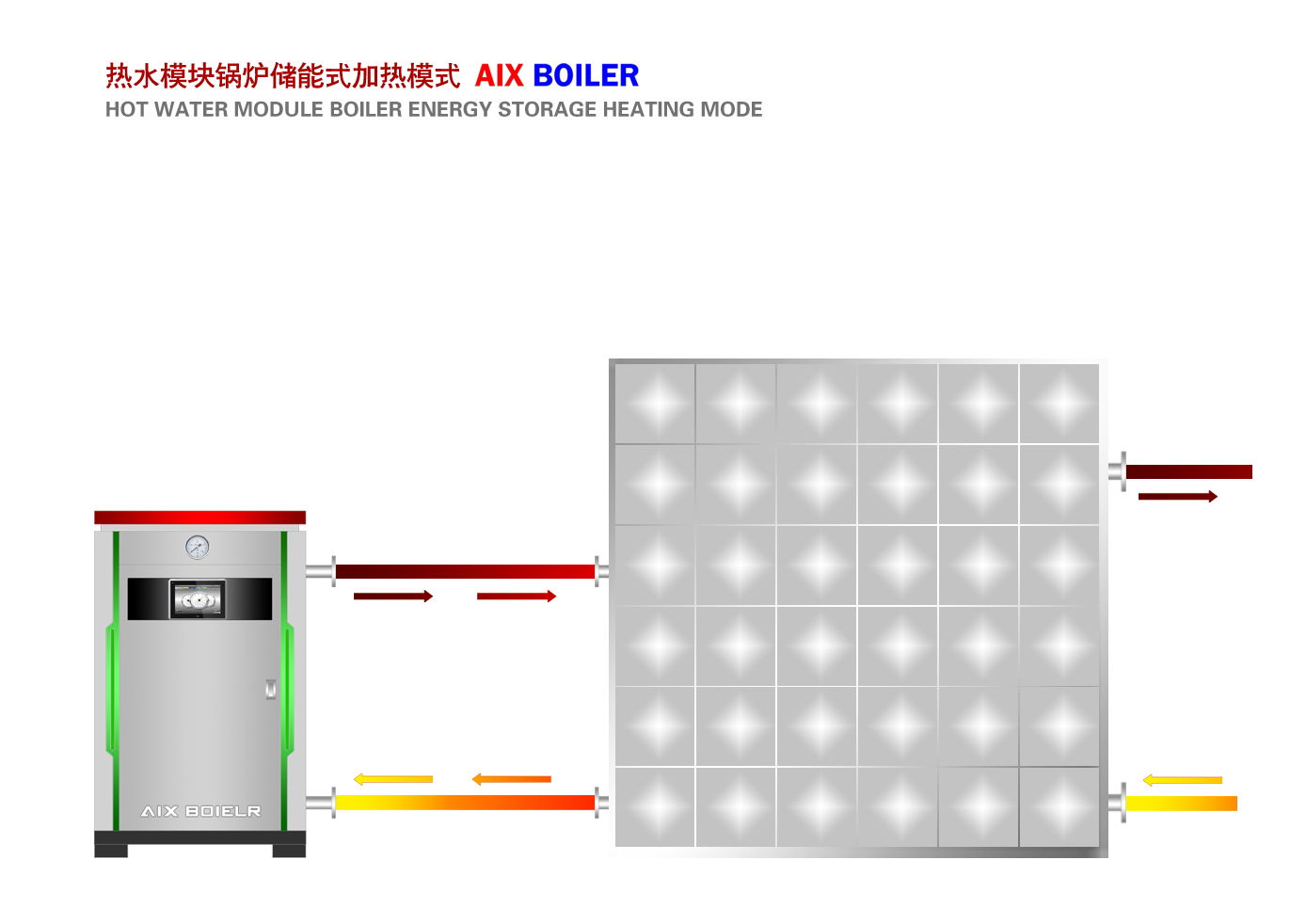

蓄热水箱：50m³（利用夜间谷电蓄热，降低白天运行成本）。

软水设备：防止水垢影响锅炉效率。

智能控制系统：PLC+物联网远程监控，集成温度传感器、压力传感器。

四、供暖系统设计

1. 系统拓扑图

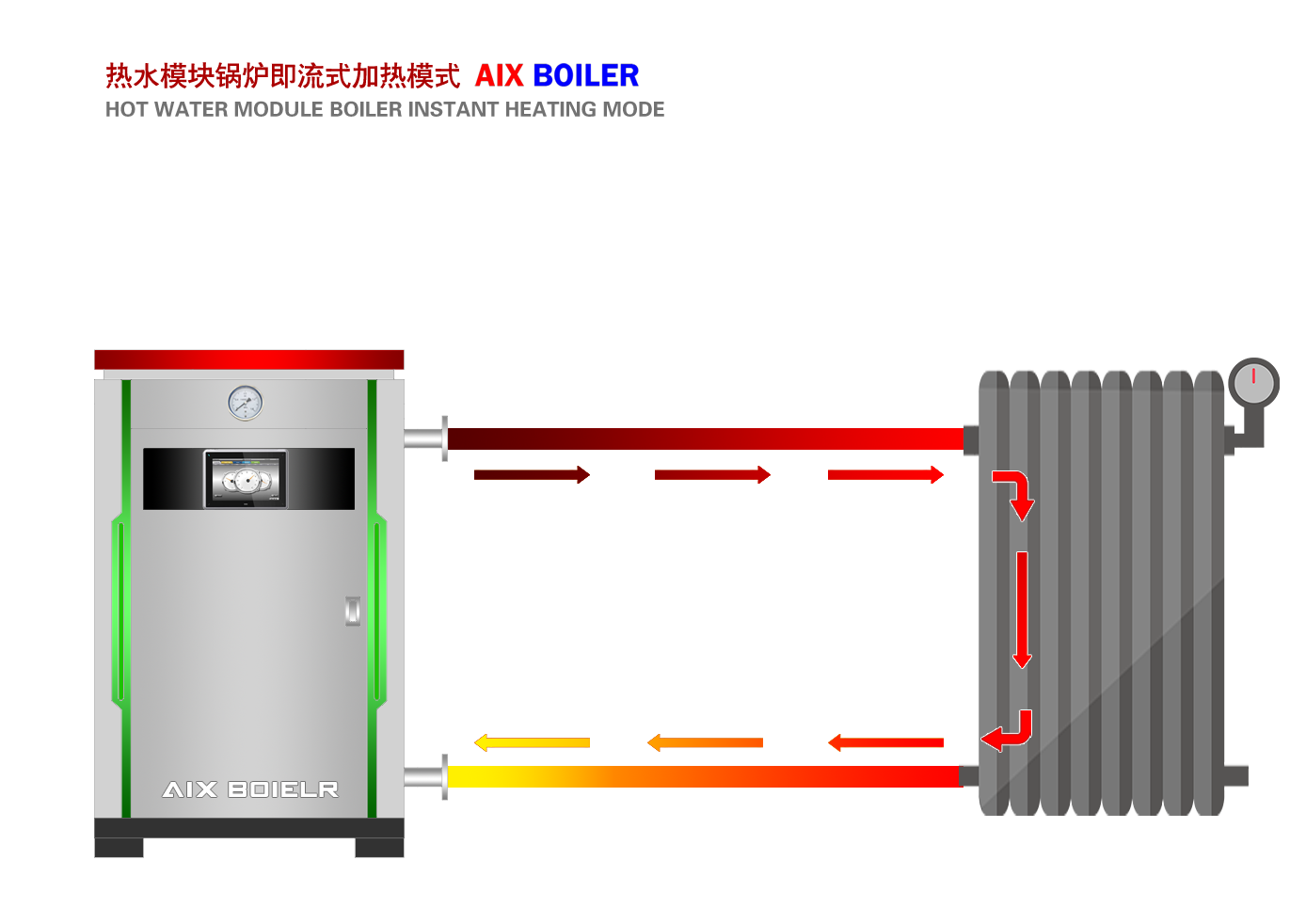

主循环：锅炉→蓄热水箱→分水器→各分区管路→集水器→锅炉。

分区控制：每个区域设置电动调节阀，独立温控。

2. 管路设计

主管道：DN150无缝钢管，保温层厚度50mm（聚氨酯发泡+铝壳），减少热损失。

支管道：DN50-DN80，车间区域采用地暖+散热器组合，冷库缓冲间采用大风量暖风机。

3. 防冻设计

管路最低点设排水阀，停电时自动排空；

关键管路加装电伴热带，温控启停（-5℃启动）。

五、运行策略与节能措施

1. 分时分区控制

白天满负荷运行（6:00-18:00），夜间谷电时段（22:00-6:00）蓄热，降低电费成本。

冷库缓冲间仅在作业时段供暖，非作业时段维持防冻温度（5℃）。

2. 气候补偿控制

根据室外温度动态调整供水温度（如-20℃时供水60℃，-10℃时供水45℃）。

3. 能耗预估

日均运行时间：14小时（蓄热+直供）

月耗电量：500kW×14h×30天×0.7（负载率）= 147,000kWh

电费成本：按内蒙古工商业谷电0.35元/kWh计算，月费用约5.1万元。

六、安全与环保措施

1. 电气安全

锅炉独立配电柜，接地电阻≤4Ω，配备漏电保护、过载保护。

2. 防冻应急

备用柴油发电机（200kW），停电时保障循环水泵运行。

3. 环保合规

零排放，无需烟囱；噪音≤55dB（设备间加装隔音棉）。

七、经济性分析

1. 投资概算

电磁锅炉系统：2×320kW锅炉≈60万元

辅机及安装：循环泵、水箱、管路≈40万元

总预算：≈100万元

2. 运行成本对比

较燃气锅炉节省30%燃料费，较燃煤锅炉免去环保处罚风险。

投资回收期：约3-4年（按年节省30万元计算）。

八、维护与管理

1. 日常维护

每月清洗过滤器，检测水质硬度；

每年采暖季前锅炉功率校准，管路压力测试。

2. 远程监控

通过手机/电脑实时查看运行状态，故障自动报警。

九、结论

本方案针对锡林郭勒屠宰厂高寒、强风环境，通过大功率电磁锅炉+蓄热系统+智能分区的设计，兼顾稳定性与节能性，满足环保要求，确保冬季供暖安全高效。
