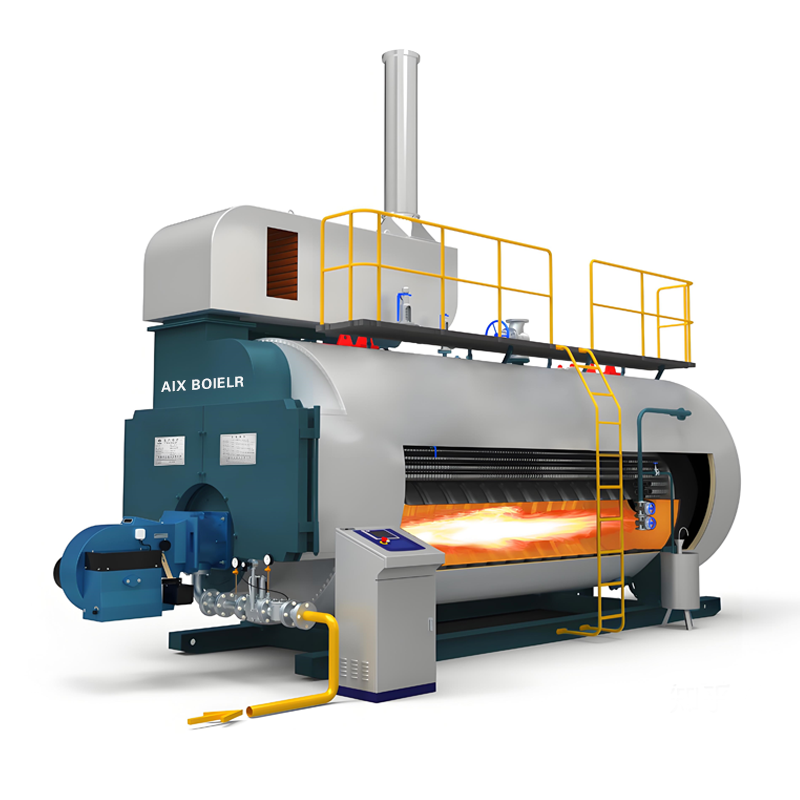

燃油气热水锅炉
品牌名称AIX BOIELR
产品类型热水锅炉
适用电压220V 380V
额定压力0 MPa
控制方式PLC智能控制
适用锅炉热水锅炉
最新功能支持定制
15083181888
产品详情

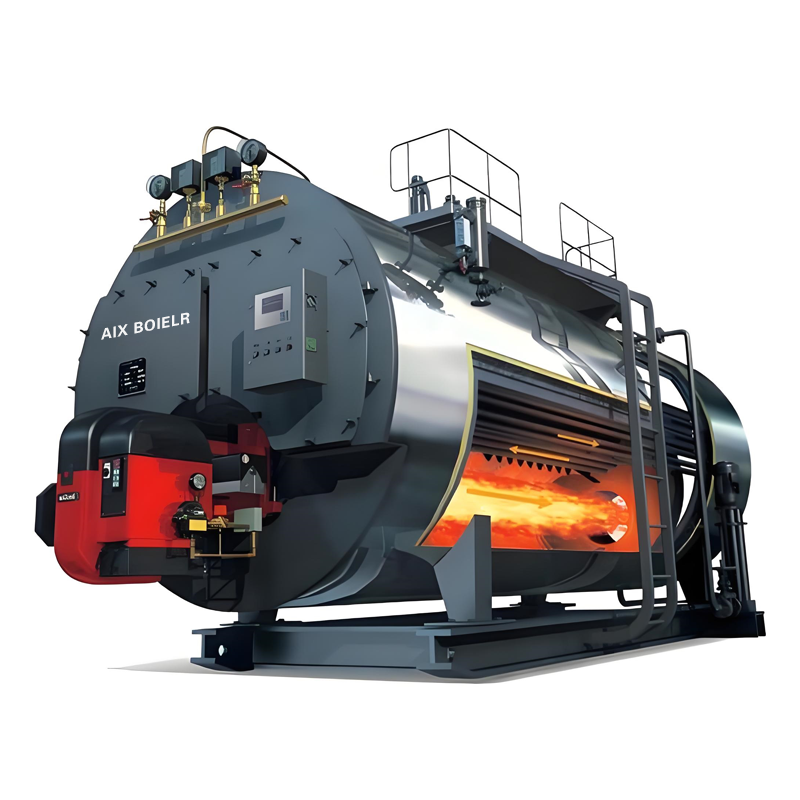

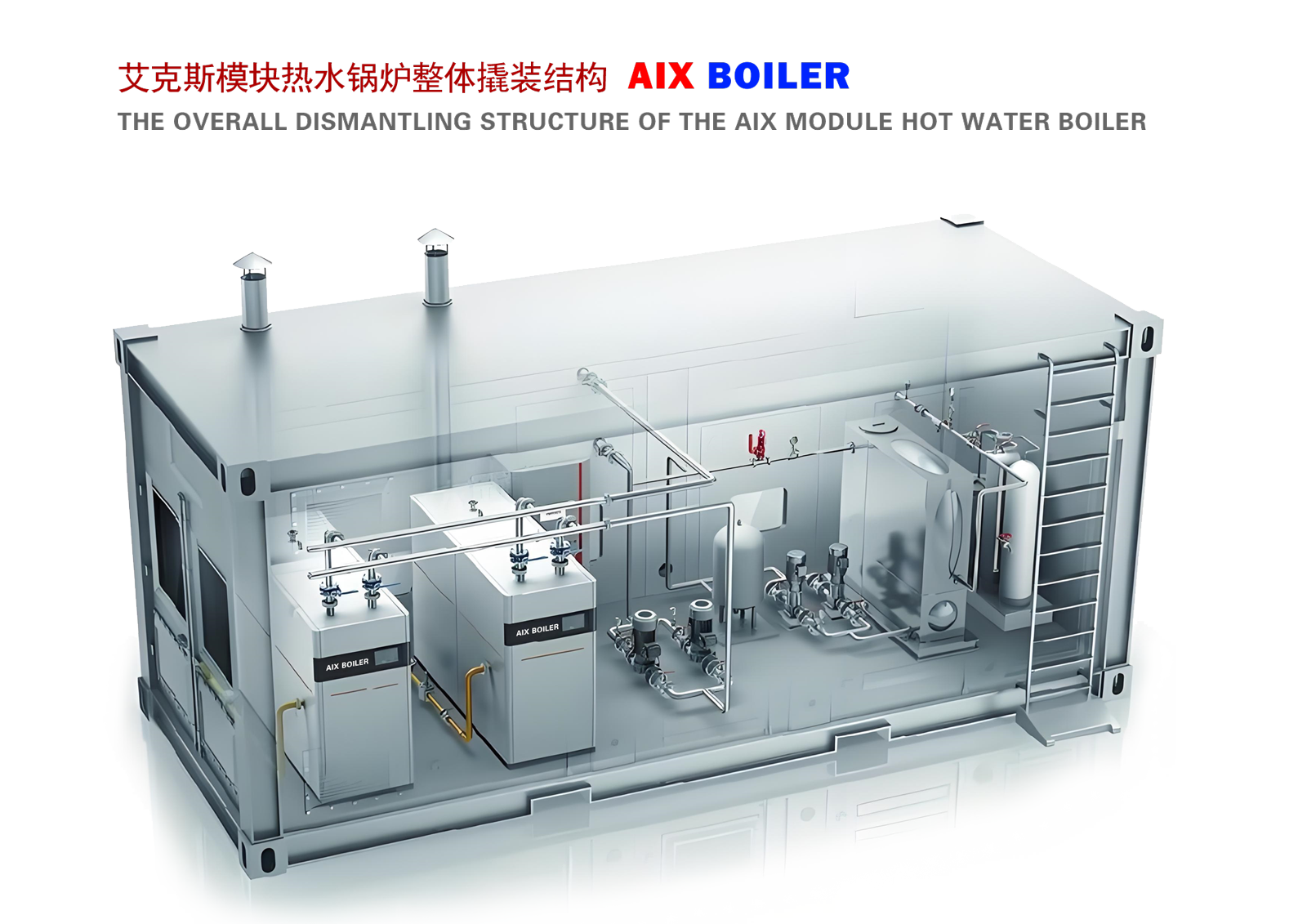

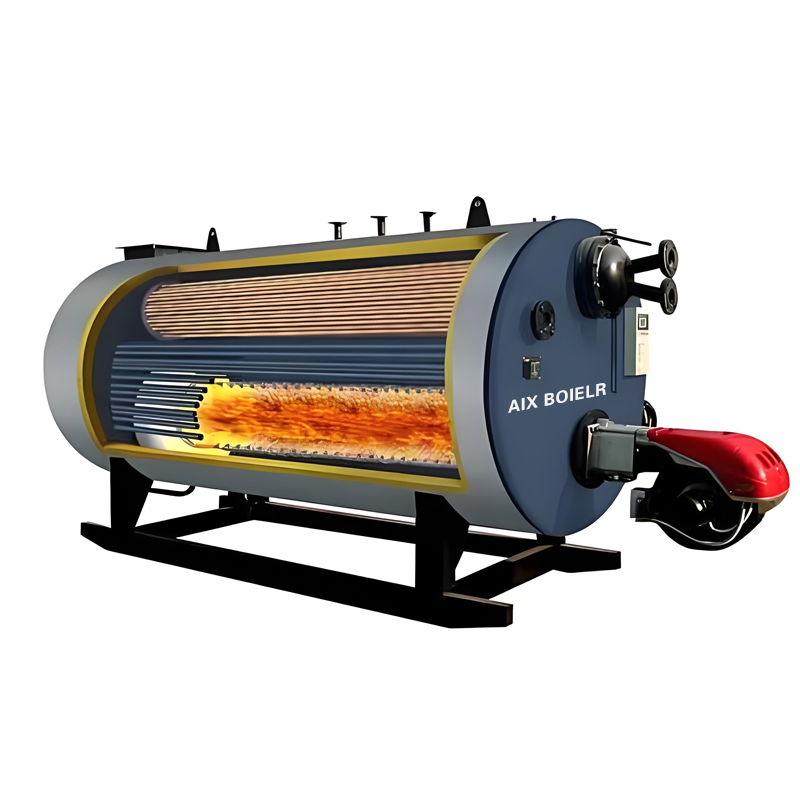

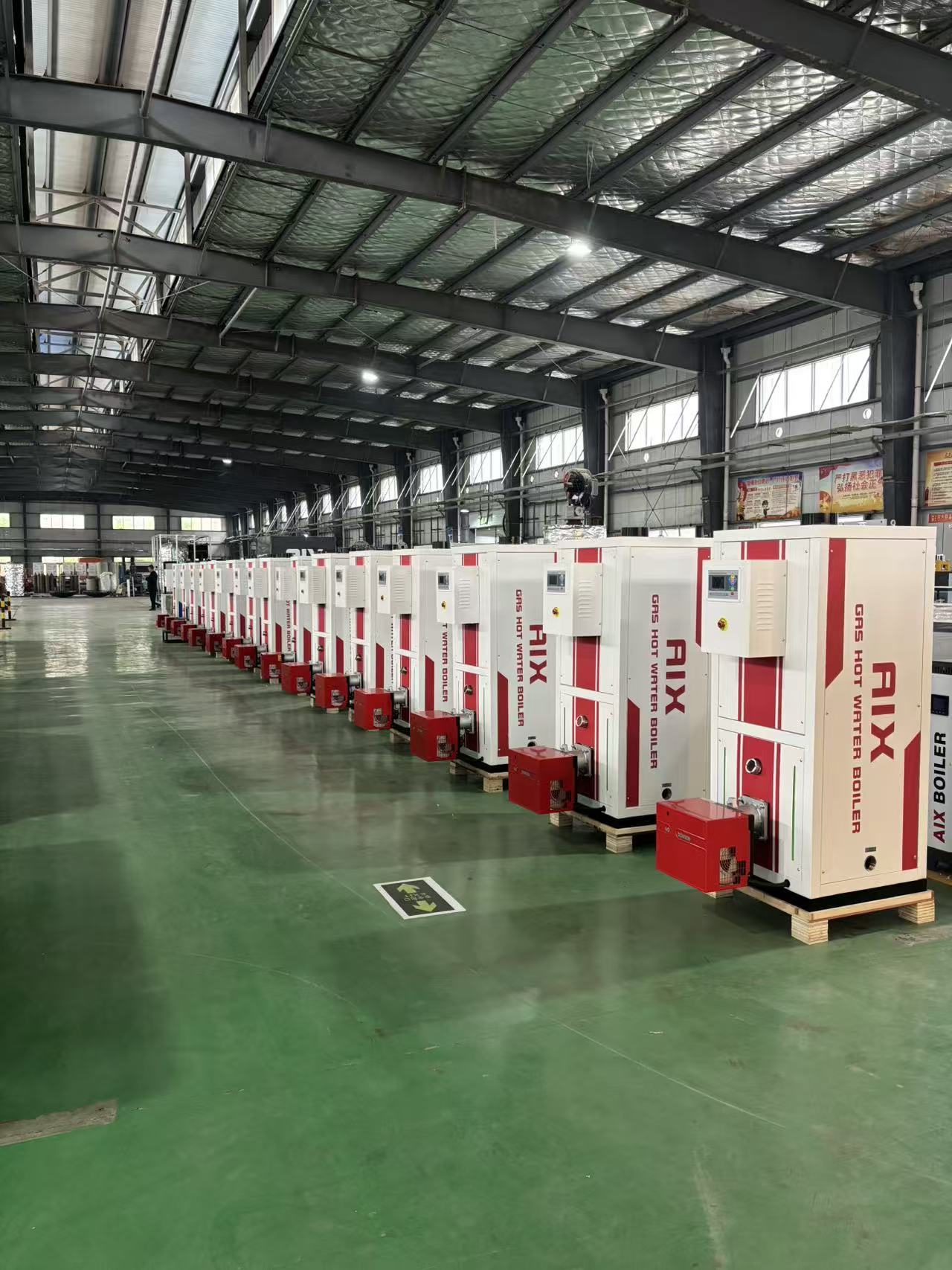

艾克斯CWNS/WNS/ZRS系列燃气热水模块锅炉设计为全自动控制,满足采暖或生活洗浴、热水供给的要求,燃料可以以使用柴油、重油、天然气、城市煤气、液化气、沼气及其它可燃性气体。燃气热水锅炉具有环保、节能、安全、全自动运行的显著特点,近年来燃气热水锅炉由于运行经济、政府政策鼓励,越来越受到大家的青睐。卧式燃油燃气热水锅炉为三回程全湿背结构,采用大炉膛、粗烟管设计,增大炉膛辐射吸热量,有效的节能降耗。采用螺纹烟管和波形炉胆,大大加强了传热效果,大大的节省了燃料耗量。

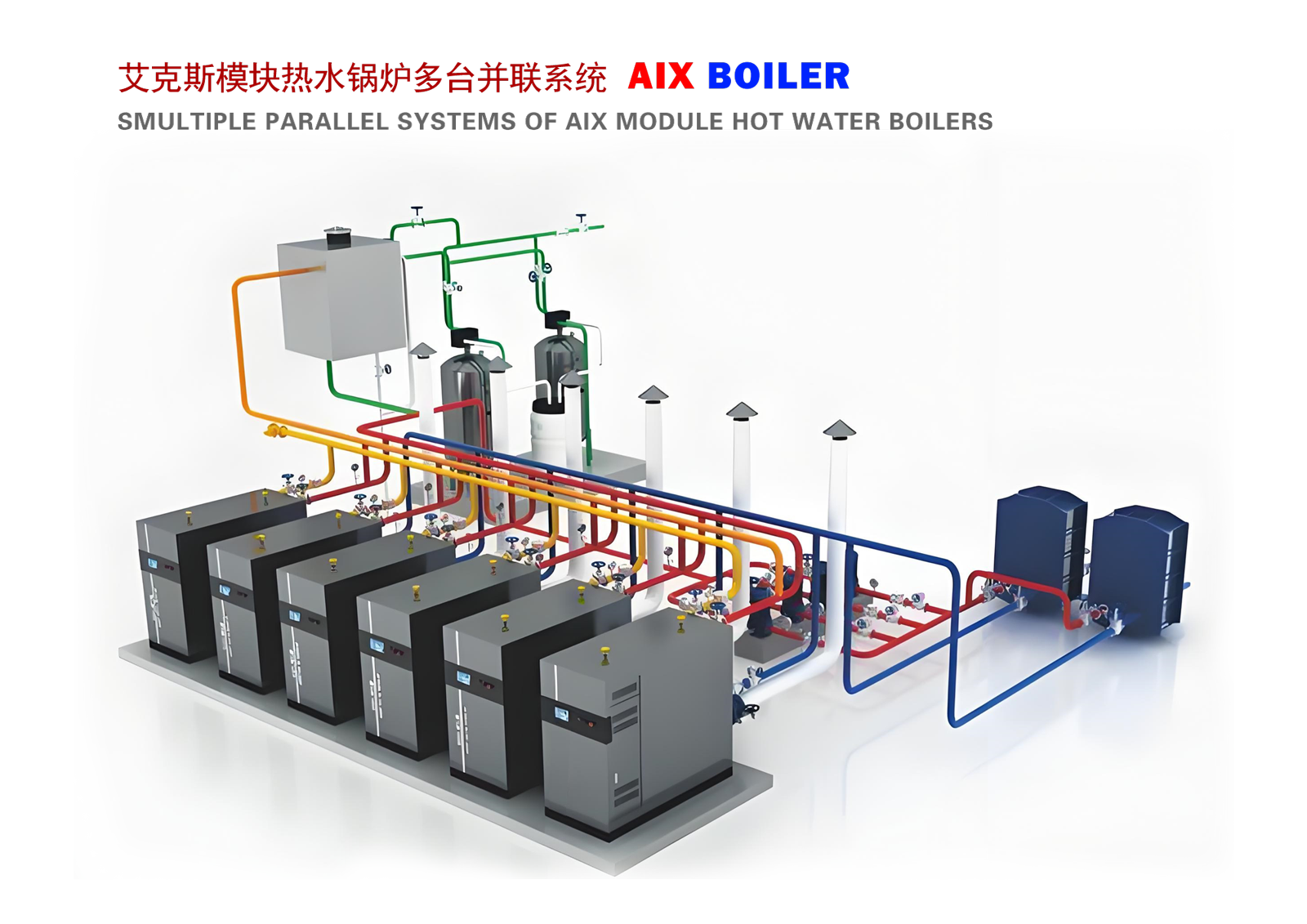

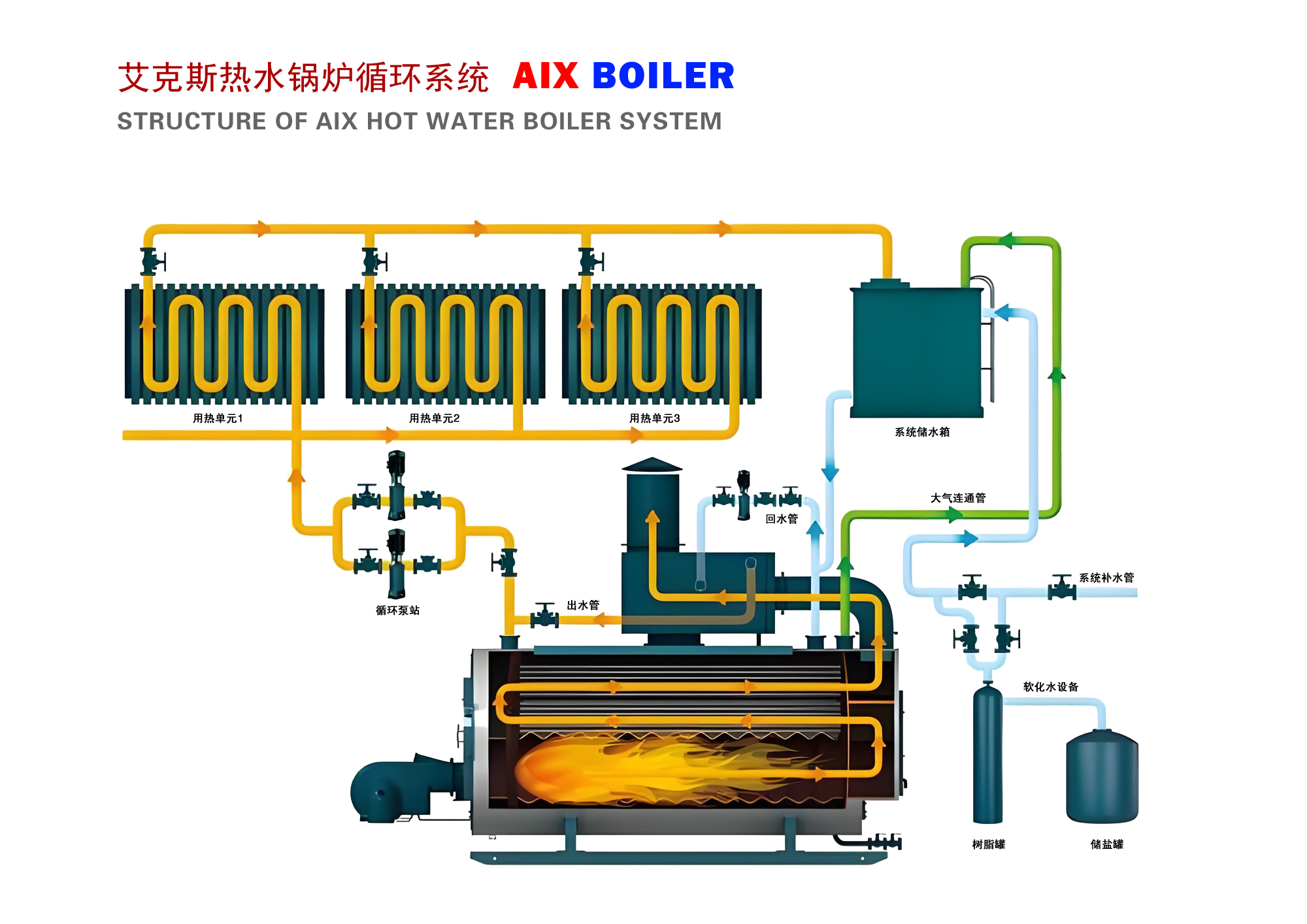

配置微电脑控制器、进口燃烧器,采用热水循环泵全自动循环锅炉和暖气管道内的热水实现供暖目的,或加热保温水箱的热水实现洗浴要求,燃气热水锅炉广泛适用于政府机关、企业、工厂、医院、学校、宾馆、酒店等企事业单位使用。


序号

No:

名 称

NAME

技术参数

PARAMETER



品牌

BRAND

备注

NOTES

【主机本体】Host Body

1

锅炉主机

产地:中国.太康

型号:WNS/CWNS/ZRS

品牌:AIX艾克斯

工作压力:0-1.6MPa

热水温度:60-115℃

设计燃料:油、可燃气体


AIX艾克斯

产品设计制造符合

TSG G0001-2020《锅炉技术监察规程》

JB/T10094-2002《工业锅炉通用技术条件》GB13271-2001《锅炉大气污染物排放标准》

【辅机配件】Auxiliaries

2

燃烧器

产地:意大利

品牌:百得\利雅路

设计燃料:天然气

电机功率:0.75KW

燃烧器背压:6.9mbar

天然气流量:12-60Nm³/h


BALTUR

RIELLO

撬装执行标准:

GB/T17906-2016《工业燃气燃烧器通用技术条件》GB/T 50251-2015《工业燃气燃烧器安装工程施工及验收规范》

3

热水循环泵

产地:中国台州

型号:LVR(S)

品牌:利欧

电压:380V

转速:2850r/min

防爆:IP55

材质:304不锈钢


利欧

执行标准《多级离心泵型式与基本参数》JB/T6435.1-92

《多级离心泵技术条件》JB/T6435.1-92

4

电脑控制器

产地:中国苏州

系列:HOT WATER

型号:DRRS-800

电压:220V

控线:16入12出

操作:触摸屏


AIX艾克斯

温度检测、水位检测、定时启停、超温报警、水泵控制、超温联锁、远程控制、云台操作、485通讯、分组启动、

4-1

PLC编程控制器

(技术选配)

产地:中国南京/德国

型号:SIMATIC200 SMART

电压:220V

控制:继电器输出


西门子

SIEMENS

GB/T 9469.4-1988

IEC 61131-3国家标准

逻辑梯形语言(LAD)、功能块语言(FBD)、顺序功能图语言(SFC)、结构文本指令语言(STL)和指令列表语言(IL)

4-2

HIM触摸屏

(技术选配)

产地:中国苏州

型号:WEINVIEW

电压:220V

内存:1GB

亮度:400cd/m²


威纶通

符合国家《绿色设计产品评价技术规范—交互式触控一体机》和《‌液晶触摸一体机通用规范》标准

4-3

扩展采集模块

(技术选配)

产地:中国南京/德国

型号:SIMATIC200 SMART

功耗:4.5W

点位:2-4路

控制:继电器干触点


西门子

SIEMENS

产品符合‌

GB/T 9469.4-1988

IEC 61131-3国家标准

逻辑梯形语言(LAD)、功能块语言(FBD)、顺序功能图语言(SFC)、结构文本指令语言(STL)和指令列表语言(IL)

4-4

系统开关电源

(技术选配)

产地:中国香港

型号:ACG12V

品牌:明伟

电压:220V

输入电压:交流220V

输出电压:直流12V


香港明伟

符合CCC认证中的

GB9254-2008;GB17625.1-2003;GB4943.1-2011

性能规定

5

数字电流表

产地:浙江温州

型号:QY-900E

品牌:前沿科技

电压:220V

显示:数码管显示


前沿科技

根据国家标准GB/T15283-94和国际标准IEC521-1988

6

数字温度表

产地:浙江温州

型号:QY-900E

品牌:前沿科技

电压:AC20-220v

范围:-20℃~200℃


前沿科技

执行标准符合国家标准GB/T15283-94和国际标准IEC521-1988

用于检查锅炉工作温度

7

系统熔断保护器

产地:浙江温州

型号:RT18

品牌:中宇

电压:220V

冲击电压:500V-630V

执行标准:GB13539.1


中宇ZOY

根据电流超过设计规定值,以其自身产生的热量使熔体熔化,从而使电路断开保护系统电路

8

熔断保护器

产地:中国上海

型号:XRNP

品牌:荣控电器

电压:12KV

输入电压:交流220V

认证标准:CQC\CE\ISO900


荣控XRNP

电流超规定值,熔断保护器熔化,从而使电路断开保护系统电路,出厂易损配件中已经包含。

9

系统开关电源

产地:中国香港

型号:ACG12V

品牌:明伟

电压:220V

输入电压:交流220V

输出电压:直流12V


香港明伟

符合CCC认证中的

GB9254-2008;GB17625.1-2003;GB4943.1-2011

性能规定

10

系统压力控制器

产地:日本

品牌:乔木电气

型号:YWK-50

适用介质:高温蒸汽

控制范围:0.1-1.6MPa

环境温度:-40-400℃


乔木电气

压力开关采用高精度、高稳定性能的压力传感器和变送电路,我公司设计当蒸汽超压时的第三道安全保护装置。

11

蒸汽压力

变送器

产地:中国台湾

型号:GY-26860

品牌:DAZHEN

测量范围:-20~350C°

连接方式:M20*1.5

通讯传输:4-20mA


DAZHEN

设备符合GB/T 17614《工业过程控制系统用变送器》要求,我公司设计当蒸汽超压时的第二道安全保护装置。

12

漏电保护器

产地:中国上海

品牌:施耐德schneider

承载:380V

极数:3P/4P

灭弧:磁吹断路器


施耐德schneider

执行标准符合《漏电保护器安全监察规定》

系统给水泵供电线路

13

交流接触器

产地:中国上海

品牌:正泰电气

电压:380V

电器寿命:800000次

机械寿命:6500000次


施耐德schneider

执行标准符合IEC947-4-1,VDE0660,NFC63-100,NBNC3158,CE117-3,BS5424,EN50012,GB14048.4标准,给水泵供电线路。

14

接线端子排

产地:中国浙江

型号:BC10-1

功率:30-65A

端位:20P


正泰电气

执行标准符合国际标准IEC455(1988)

15

中间继电器

产地:中国上海

品牌:施耐德schneider

电器寿命:800000次

机械寿命:6500000次


施耐德

schneider


执行标准符合《快速中间继电器》

JB/T 3779-2002

16

多芯屏蔽线

产地:中国浙江

型号:GN500

品牌:CENFENG

芯数:5芯

耐温:200°C

线芯:软铜(EMC)特性


CENFENG

《GB50217-1994电力工程电缆设计规范》

Foiland BraidScreened Cable铝箔和铜质编织网双层屏蔽结构

17

阻燃电缆

产地:广东佛山

品牌:FENT

电压:380V

型号: BVR 国标

线芯:软铜


FENT

执行标准符合

GB/T 13849.2—1993

GB/T 18015.11 2007

GB/T 18015.5~2007

GB/T 4011—1983

18

热水温度

检测传感器

产地:中国上海

品牌:凯沃得KWDE

类型:PT100

材质: SUS316不锈钢

形式:丝口连接


凯沃得

KWDE

符合国家GB-14287.3-2005标准PT100铂电阻温度传感器,用于出水温度检测

19

排烟温度

检测传感器

产地:中国上海

品牌:凯沃得KWDE

类型:PT100

材质: SUS316不锈钢

形式:丝口连接


凯沃得

KWDE

符合国家GB-14287.3-2005标准PT100铂电阻温度传感器用于回水温度检测

20

节能器温度

检测传感器

(技术选配)

产地:中国上海

品牌:凯沃得KWDE

类型:PT100

材质: SUS316不锈钢

形式:丝口连接


凯沃得

KWDE

符合国家GB-14287.3-2005标准PT100铂电阻温度传感器用于回水温度检测

21

防干烧检测

产地:日本

品牌:富士FSUS

类型:PT100

材质: SUS316不锈钢

形式:丝口连接


富士FSUS

开关控制用于锅炉系统缺水状态紧急保护,与系统控制安全联锁。

22

光电烟雾报警器

产地:中国广东

品牌:国安GUOAN

类型:烟雾检测报警

相应: 5秒钟

形式:内嵌式安装


国安GUOAN

安装在锅炉集成电气控制部分,用于检测预防因电气打火造成火灾事故,烟气检测声光报警装置。

23

轴流风扇

产地:中国深圳

型号:2123HSL

品牌:KYUON

电压:220V

风量:90/110CFM

噪音:45/50Db-A


KYUON

滚珠轴承(Ball Bearing)改变了轴承的摩擦方式,采用滚动摩擦,两个铁环中间有一些钢球或者钢柱,并辅以油脂润滑

24

散热风扇

产地:中国台湾

型号:FP20060EX-S1-B

品牌:KYUON

功率:65w

电流:0.43A

转速:2300-2500R/min

风量:5.37/6.88M3/min


台达

滚珠轴承(Ball Bearing)采用滚动摩擦,两个铁环中间有一些钢球或者钢柱,并辅以油脂润滑

25

紧急制停

产地:温州柳市

型号:22MM

品牌:海纳精工

电压:220V

材质:SUS316不锈钢

触点材质:银


海纳精工

紧急情况系统一键制停,旋转后系统自动复位。

26

手操按钮

产地:温州柳市

型号:22MM

品牌:海纳精工

电压:220V

材质:SUS316不锈钢

触点材质:银


海纳精工

符合中华人民共和国国家标准GB 5226.1-2008IEC 60204-1标准

27

电路图

适用型号:WS-8000

提供商:威索热能自控

版本:2.0V电子版本


威索自控

电气原理图、电气总图、接线端子图。

【管件仪表阀门】Valve instrument

28

系统压力表

产地:中国上海

型号:Y-150

品牌:上海仪表

测量范围:0~1.0Mpa

连接方式:M20*1.5

公称直径:100mm


上海仪表

国家标准《一般压力表》由TC124(全国工业过程测量控制和自动化标准化技术委员会)

29

液位计控制器

产地:中国江苏

品牌:锅安

数量:据系统配备

中心距离:300/350mm

承压范围:0.6-2.5MPa


锅安

液位检测范围:

高水位(水泵停止)

中水位(液位正常)

低水位(停机报警)

30

COB液位照明灯

产地:中国大陆

品牌:金鹰光电

数量:据系统配备

能效等级:一级

工作电流:0.3A

功率:3w


金鹰光电

液位照明灯(蓝光)安装在一体液位计视窗,代替传统灯泡照明方式。

31

多极液位探针

产地:中国广东

品牌:威斯汀

型号:UUZ-50

数量:据系统配备

长度:250mm

防护等级:IP65

联锁设备:液位ON/OFF


威斯汀

壳体陶瓷绝缘棒,不锈钢触点高中低液位探针丝扣安装方式。

32

系统安全阀

产地:中国山东

型号:A48H-16

品牌:鲁工

压力环境:0-1.6Mpa

连接方式:法兰连接


鲁工

设计规范:GB/T 12243 结构长度:GB/T 12221 法兰连接:JB/T 79 试验与检验:GB/T 12242

33

钢制闸阀

产地:浙江温州

品牌:COSTE/考斯特

温度:-5-300℃

连接方式:法兰

材质:碳钢+不锈钢


COSTE/考斯特

根据出口口径大小可选配法兰连接或丝口连接方式。支持客户选型配置。

34

管道阀门

(撬装装配)

产地:浙江温州

品牌:COSTE/考斯特

温度:-5-300℃

连接方式:丝口\法兰

材质:SUS304不锈钢+碳钢


COSTE/考斯特

根据出口口径大小可选配法兰连接或丝口连接方式。支持客户选型配置。

35

排污阀

产地:浙江温州

品牌:COSTE/考斯特

数量:据系统配备

压力环境:0-1.6Mpa

连接方式:内置丝口

材质:SUS304不锈钢+碳钢


COSTE/考斯特

排污阀根据口径为图纸设计标配法兰连接,用于锅炉定期排污使用。

36

止回阀

产地:浙江温州

品牌:COSTE/考斯特

压力环境:0-1.6Mpa

连接方式:法兰

材质:SUS304不锈钢+碳钢


COSTE/考斯特

对夹式法兰连接止回阀,用于给水系统,替换传统丝口止回阀。

37

高压防爆管

产地:浙江温州

品牌:COSTE/考斯特

压力环境:0-1.25Mpa

连接方式:内置丝口

材质:SUS304不锈钢


COSTE/考斯特

给水系统连接防爆金属软管,根据口径大小可选配法兰连接或丝口连接方式,支持客户选配。出厂默认为丝口连接。

38

紫铜毛细管

产地:中国广东

品牌:T2紫铜盘管

压力环境:0-1.6Mpa

连接方式:卡件组装

材质:T2紫铜


HAILIANG

海亮

用于面板式压力表连接管件,外裹高温石棉带防护加玻璃丝带。

39

锅炉烟囱

产地:中国太康

品牌:艾克斯AIX

长度:据图纸标配

连接方式:法兰连接

材质:碳钢\不锈钢


艾克斯AIX

烟囱设计使用符合:

《锅炉烟尘测试方法》GB5468《固定污染源排气中颗粒物测定与气态污染物采样方法》GB/T16157-2001规定

40

日常维修工具

产地:德国

品牌:麦克斯KOMAX

工具类别:电工套装

工具数量:19PC

工具材质:不锈钢材质


德国KOMAX

执行标准:GB/T3728-2006《五金工具》GB/T4384-2008《扳手和扳手套筒》

41

随机资料

产地:中国河南

品牌:艾克斯AIX

类别:纸质资料

数量:19PC

备案:太康锅炉集团有限公司


艾克斯AIX

监督检验证书\锅炉能效测试报告\总图\本体图\管道阀门仪表图\地基图\强度计算结果汇总表\产品质量证明书\安装使用说明书\制造许可证复印件

【选配配件】optional accessories

42

脉冲注药机

产地:中国上海

品牌:CNSJIE

型号:SJ0.2-0.7-S

频率:80-120min

功率:45W

材质:PTFE\PVC\PP


CNSJIE

设备可以对锅炉给水系统定时定量加注清罐脱氧剂、清罐除垢剂防止锅炉结垢现象的产生。

43

清罐脱氧剂

产地:黑龙江佳木斯

品牌:CNSJIE

品名:清罐脱氧剂

重量:20kg/桶

级别:工业级(非食品)

功能:清除锅炉水垢,提高锅炉热效率,降低燃料耗量


CNSJIE

使用计量一般每吨生水用药剂量为50-200克不等,确切使用量按模拟试验后确定。 用于各类锅炉、热交换器的给水除氧。

44

软化水设备

产地:陕西西安

品牌:富莱克FLECK

工作压力:0.2-0.5Mpa

工作功率:150 W

运行模式:自动

工作温度:5-45℃

罐体材质:玻璃钢


富莱克FLECK

软化水是用钠离子型离子交换树脂将水中的钙镁离子去除。通过离子交换树脂将形成硬度的钙镁离子置换为钠离子,从而生产出锅炉可以使用的软化水。

45

水处理环氧树脂

产地:河北石家庄

品牌:圣莱科特

品名:阴离子树脂

美国品牌-AmberliteIRC-84

德国品牌-LewatitCNP-80

日本品牌-Diaion Wk10


圣莱科特

环氧树脂是一种高分子聚合物,分子式为(C11H12O3)n,是指分子中含有两个以上环氧基团的一类聚合物,用于锅炉水处理填料使用

46

纯水箱

产地:河北唐山

品牌:碧泉容器

材质:304不锈钢

容量:100L-1000L

连接:丝口连接

结构:双层保温不锈钢包装


碧泉

可用于锅炉储水箱或软化水箱使用,耐碰撞耐冻耐高温。

47

锅炉节能器

产地:中国太康

品牌:艾克斯AIX

长度:据图纸标配

连接方式:法兰连接

材质:碳钢\不锈钢


艾克斯AIX

通过回收锅炉烟气中的余热,锅炉节能器能够将热量传递给锅炉给水,提高给水温度降低能耗节约运行成本。

48

反渗透净水器

产地:广东深圳

品牌:达沃特DWT

材质:SUS304不锈钢

原理: 反渗透过滤

滤芯: 活性炭+超滤+石英沙


达沃特DWT

设备符合国家

GB/T19249—2003 反渗透水处理设备标准

49

分水缸

产地:河南太康

品牌:CNSJIE

材质:碳钢

承压:0.2-1.6Mpa

口径:根据要求支持定做


CNSJIE

分气缸是把锅炉产生的热水分出几路输出的容器设备,配备温度表、安全阀、截止阀、排污阀。

50

可燃气体

泄露检测

产地:山东济南

品牌:中安探

芯片:霍尼韦尔

防护:   级别IP66

防爆:   ExdllCT6Gb

检测:自然扩散


ZTAND

检测探头分布安装在锅炉房内,用于实时检测可燃气体泄露,保障设备使用安全,避免因燃气泄漏造成的火灾爆炸事故。






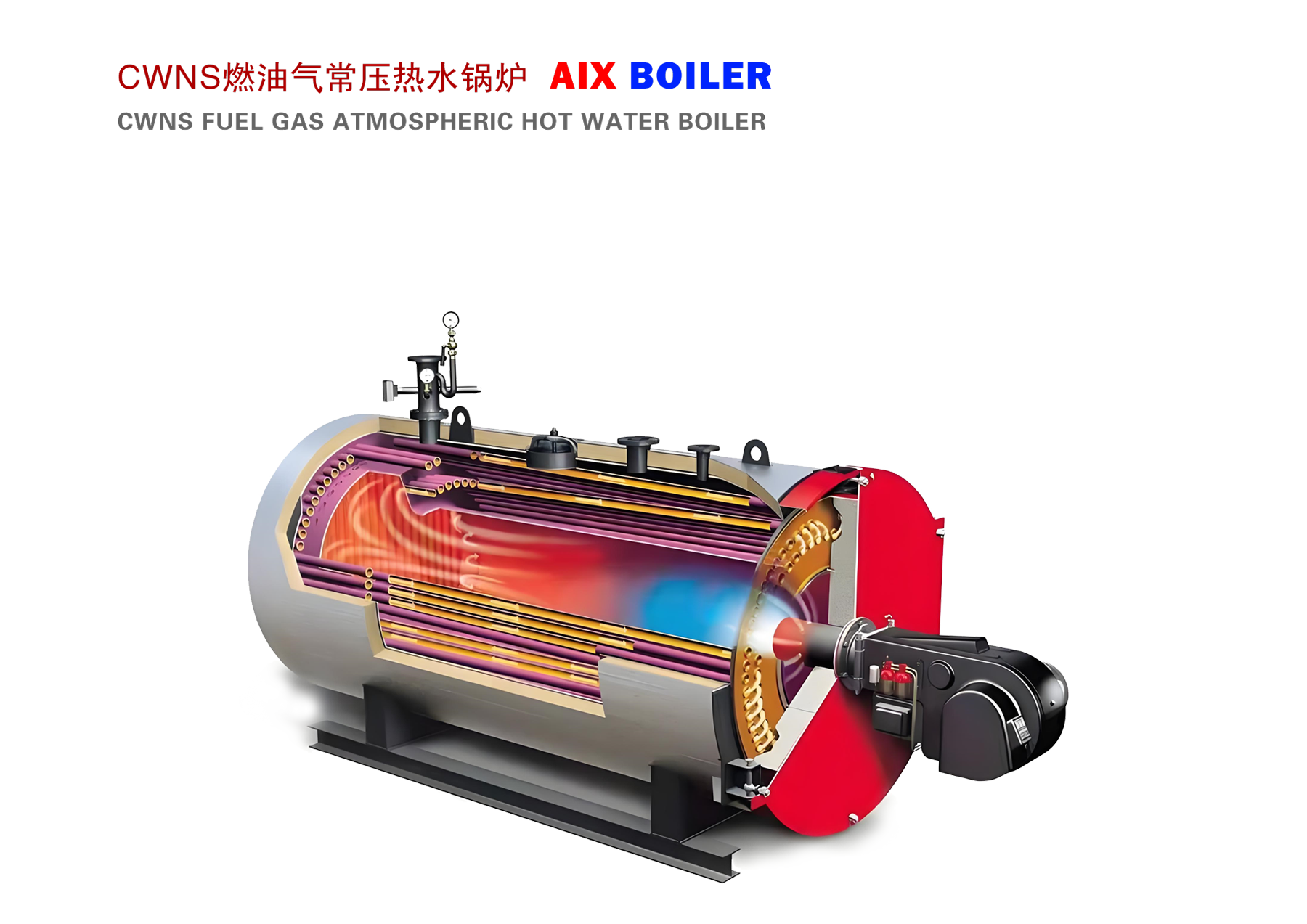

CWNS燃油气常压热水锅炉技术参数表

Technical Parameters Table of CWNS Fuel Gas Atmospheric Hot Water Boiler


型号Model

CWNS0.35

CWNS0.48-

CWNS0.58

CWNS0.7

CWNS1.05

CWNS1.4

CWNS1.75

CWNS2.1

CWNS2.8

额定发热量(MW

Rated heat generation

0.35

0.48

0.58

0.7

1.05

1.4

1.75

2.1

2.8

工作压力(MW

Working pressure

常压

No pressure

常压

No pressure

常压

No pressure

常压

No pressure

常压

No pressure

常压

No pressure

常压

No pressure

常压

No pressure

常压

No pressure

额定出水温度(℃)

Outlet water temperature

85

85

85

85

85

85

85

85

85

额定回水温度(℃)

return water temperature

65

65

65

65

65

65

65

65

65

热效率(%

Thermal efficiency

94

94

94

94

94

94

94

94

94

水容量(L

Water capacity

420

630

900

1050

1560

2300

2700

3700

4100

出水口(mm

Outlet

65

65

80

80

100

100

125

125

150

进水口(mm

Water inlet

40

40

40

50

50

50

50

50

50

锅炉重量(Kg

Boiler weight

1280

1550

1900

2100

2900

3750

3950

4950

8100

锅炉尺寸(mm

Boiler size

1960

920

1255

2480

1020

1435

2670

1120

1485

2670

1120

1485

2930

1360

1760

3300

1470

1890

3530

1580

2010

3800

1680

2110

4200

1780

2175





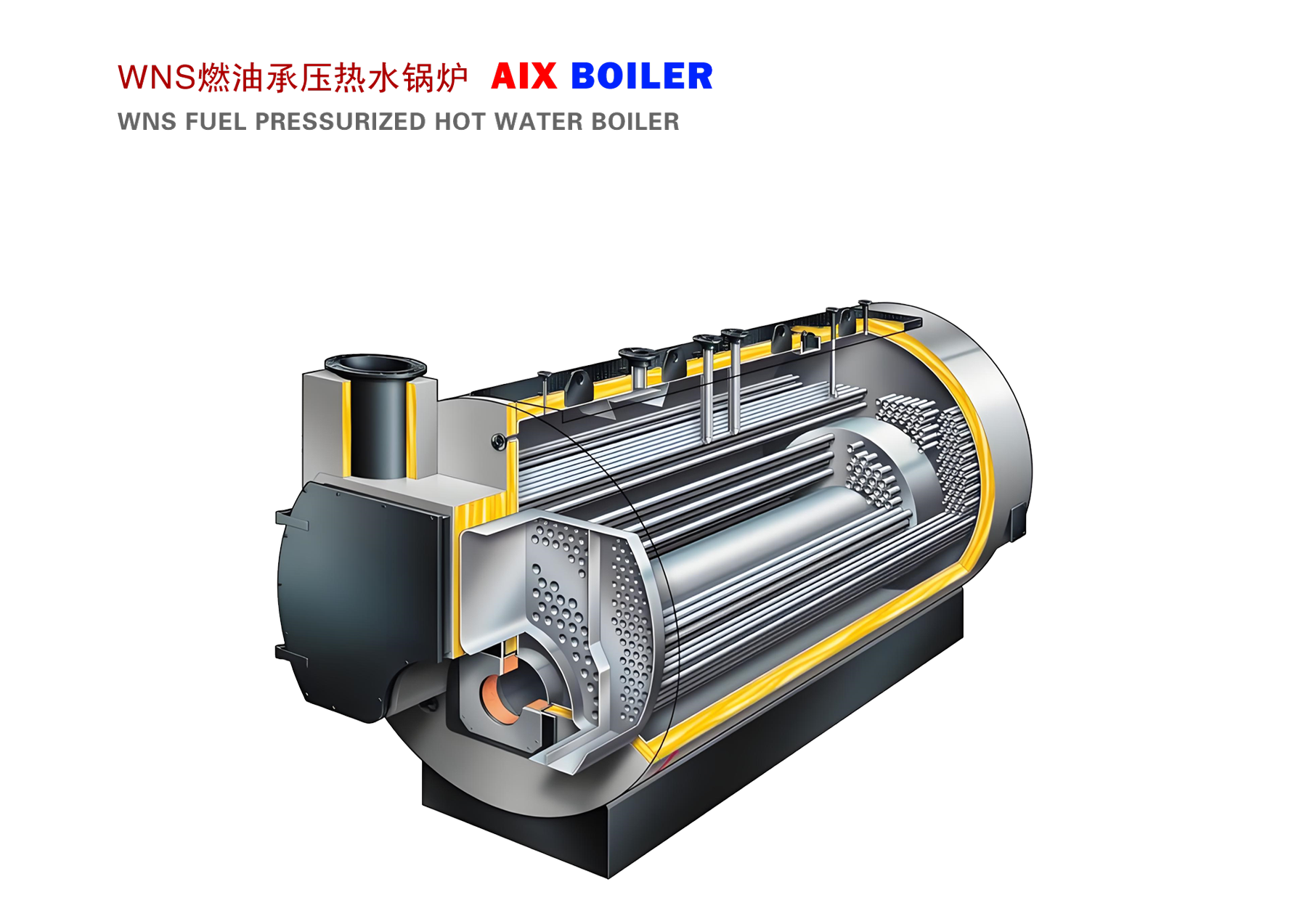

WNS燃油气承压热水锅炉技术参数表

WNS Fuel Gas Pressure Hot Water Boiler Technical Parameters Table


型号Model

WNS0.7-0.7/95/70

WNS1.4-0.7/95/70

WNS2.8-1.0/95/70

WNS4.2-1.0/95/70

WNS7.0-1.0/95/70

WNS10.5-1.25/115/70

WNS14-1.25/115/70

额定热功率(MW

Thermal power

0.7

1.4

2.8

4.2

7.0

10.5

14

额定工作压力(Mpa

Working pressure

0.7

0.7

1.0

1.0

1.0

1.25

1.25

出水温度(℃)

Outlet water temperature

95

95

95

95

95

115

115

回水温度(℃)

return water temperature

70

70

70

70

70

70

70

循环水量(T/H

Cycle quantity

24

48

96

144

240

360

480

本体受热面(m²)

Heating surface

28.6

57.63

107.16

197.61

291.33

427.15

517.2

计算排烟温度(℃)

Flue gas temperature

156.43

164.7

158.27

156.71

150.65

133.2

140.93

设计效率(%

Design efficiency

90.63

90.4

90.6

90.8

94.2

93.47

93.12

锅炉净重(T

Net weight

6.8

8.5

11.6

16.6

21.5

46.4

59.3

锅炉满水容量(T

Water capacity

10.4

13.4

20.9

28.7

36.8

77.6

98.9

燃料消耗量(Nm³/H

Fuel Consumption

85.6

172.8

321.2

498

631.5

1094.5

1598.5

锅炉尺寸(mm

Boiler size

4440*2400*2200

4520*2800*2200

4800*3100*3050

5400*3100*3320

6750*2480*3410

7420*3340*3510

7965*3730*3960




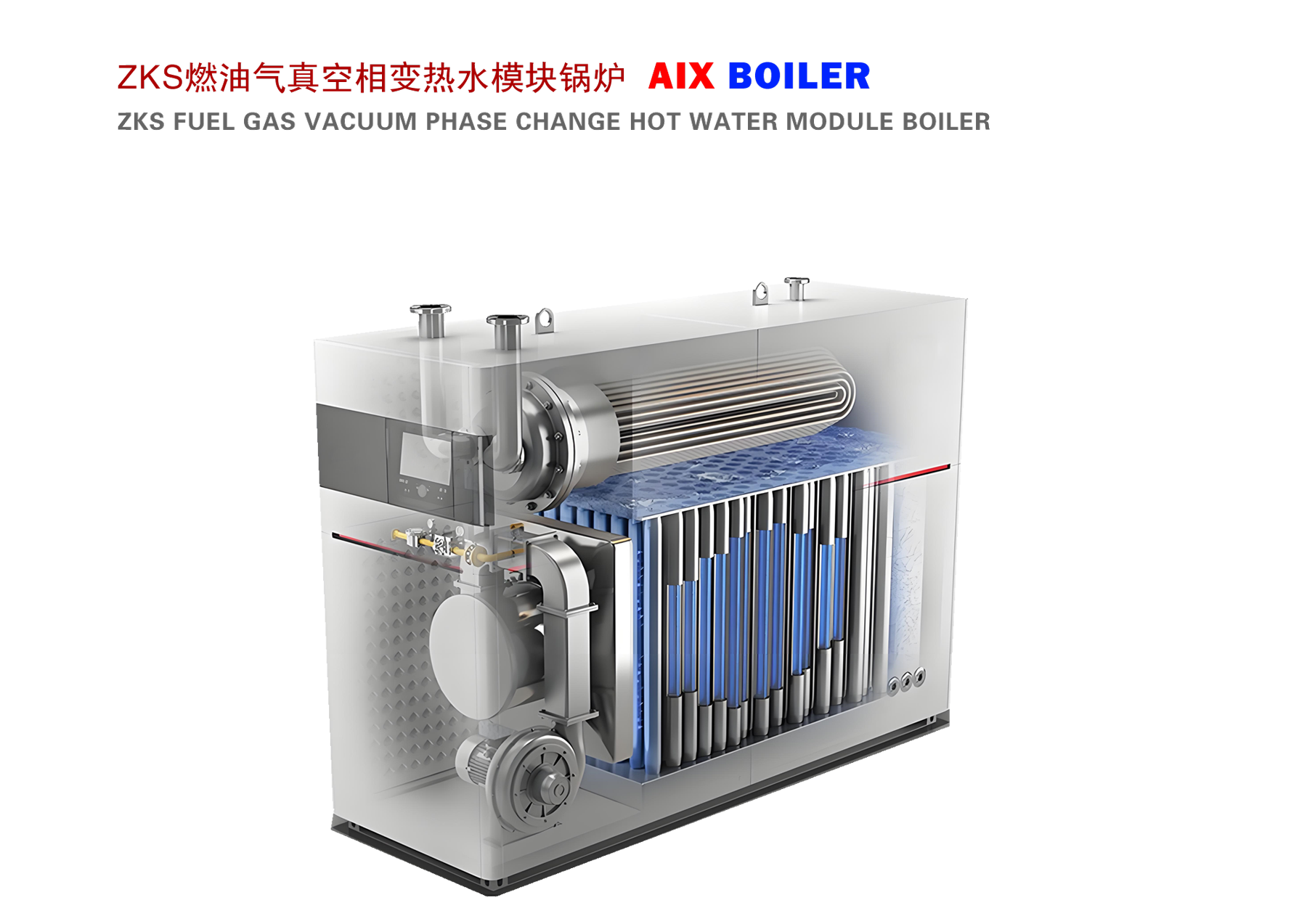

ZKS燃油气真空相变热水锅炉技术参数表

Technical Parameters Table of ZRS Fuel Gas Vacuum Phase Change Hot Water Boiler


型号Model

ZKS0.35

ZKS0.5

ZKS0.7

ZKS1.05

ZKS1.4

ZKS1.75

ZKS2.1

ZKS2.8

ZKS3.5

ZKS4.2

额定功率

Thermal power

MW

0.35

0.5

0.7

1.05

1.4

1.75

2.1

2.8

3.5

4.2

额定工作压力

Working pressure

MPa

-0.02

换热器工作压力

Heat exchanger pressure

MPa

2.5

额定出水温度

Outlet water temperature

85

额定回水温度

return water temperature

60

热效率

Design efficiency

%

96

水容积

Water capacity

L

1340

2000

2600

3250

3950

4920

5950

7430

8520

9560

进出水口

Inlet and outlet

DN

50

65

80

100

100

125

125

150

150

200

轻油

Light oil

Kg/h

32.4

43.2

64.7

97.1

129.5

162

194.2

259

324

389

天然气

Natural gas

Nlm³/h

36.8

49

73.5

110.3

147

183.6

220.6

294.1

368

441.2

锅炉尺寸

Boiler size

长(Lmm

3050

3300

3550

4100

4200

4500

4600

5100

5500

6100

宽(Wmm

1400

1400

1500

1600

1700

1800

2000

2150

2450

2400

高(Hmm

1800

1800

1850

2000

2100

2200

2450

2650

2820

2820

重量

Weight

Kg

2400

2550

3350

4600

5950

6700

7900

10500

14000

15500



















开拓创新,立足市场求发展;优质高效,用心服务为用户
