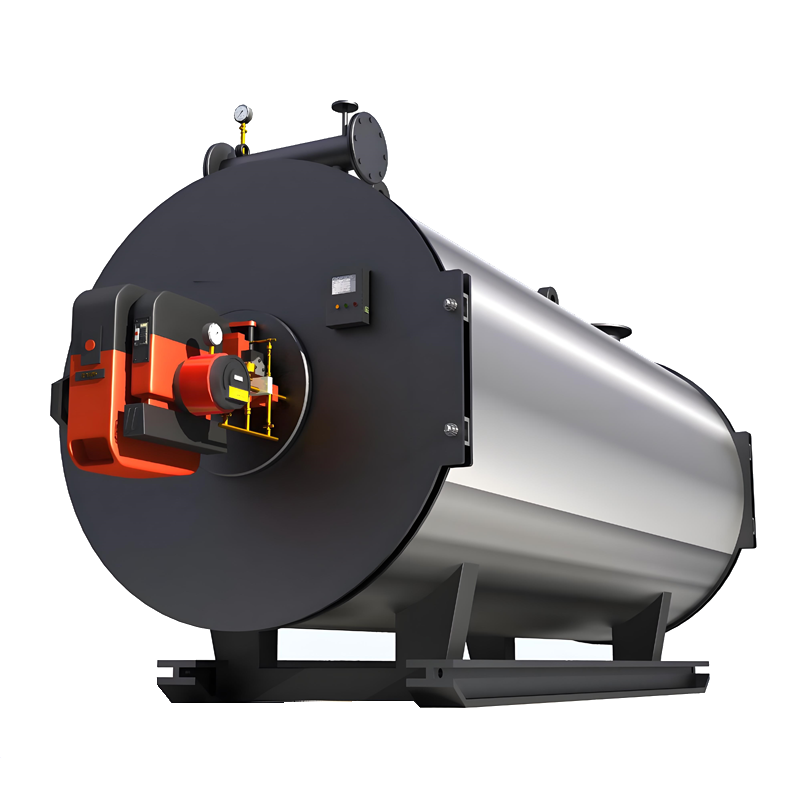

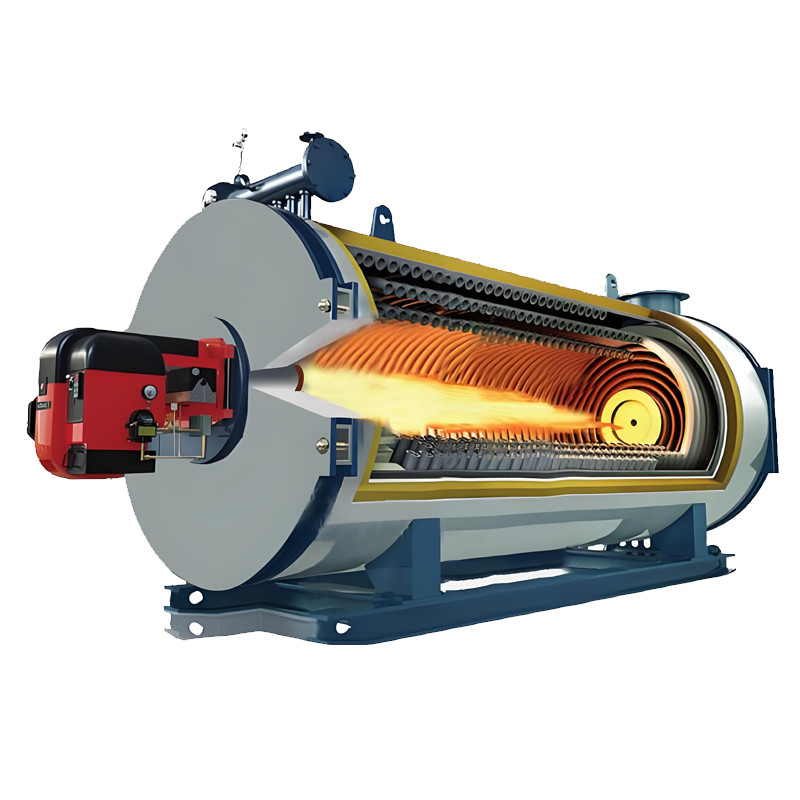

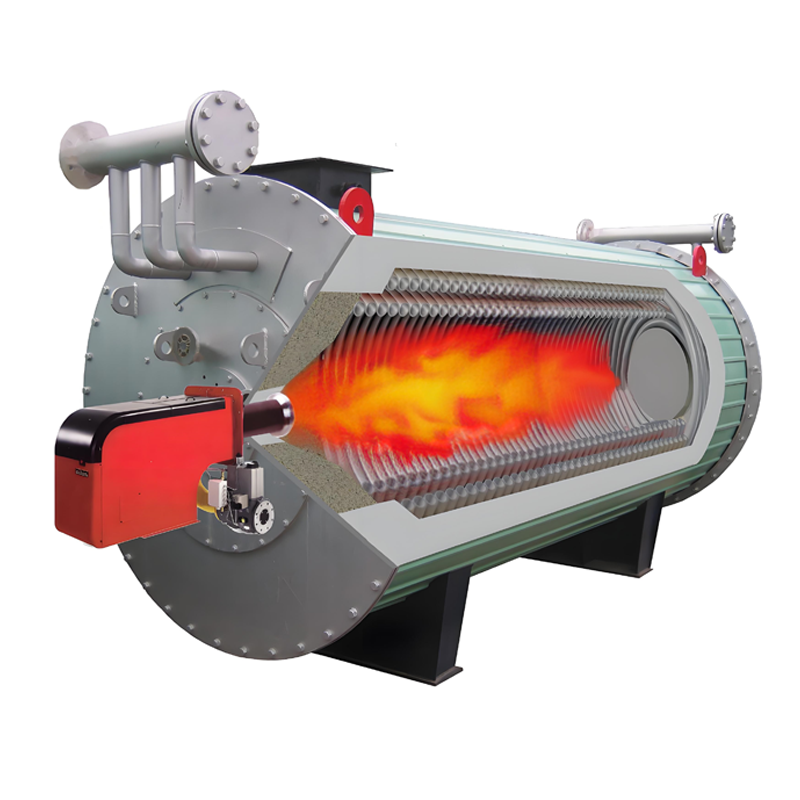

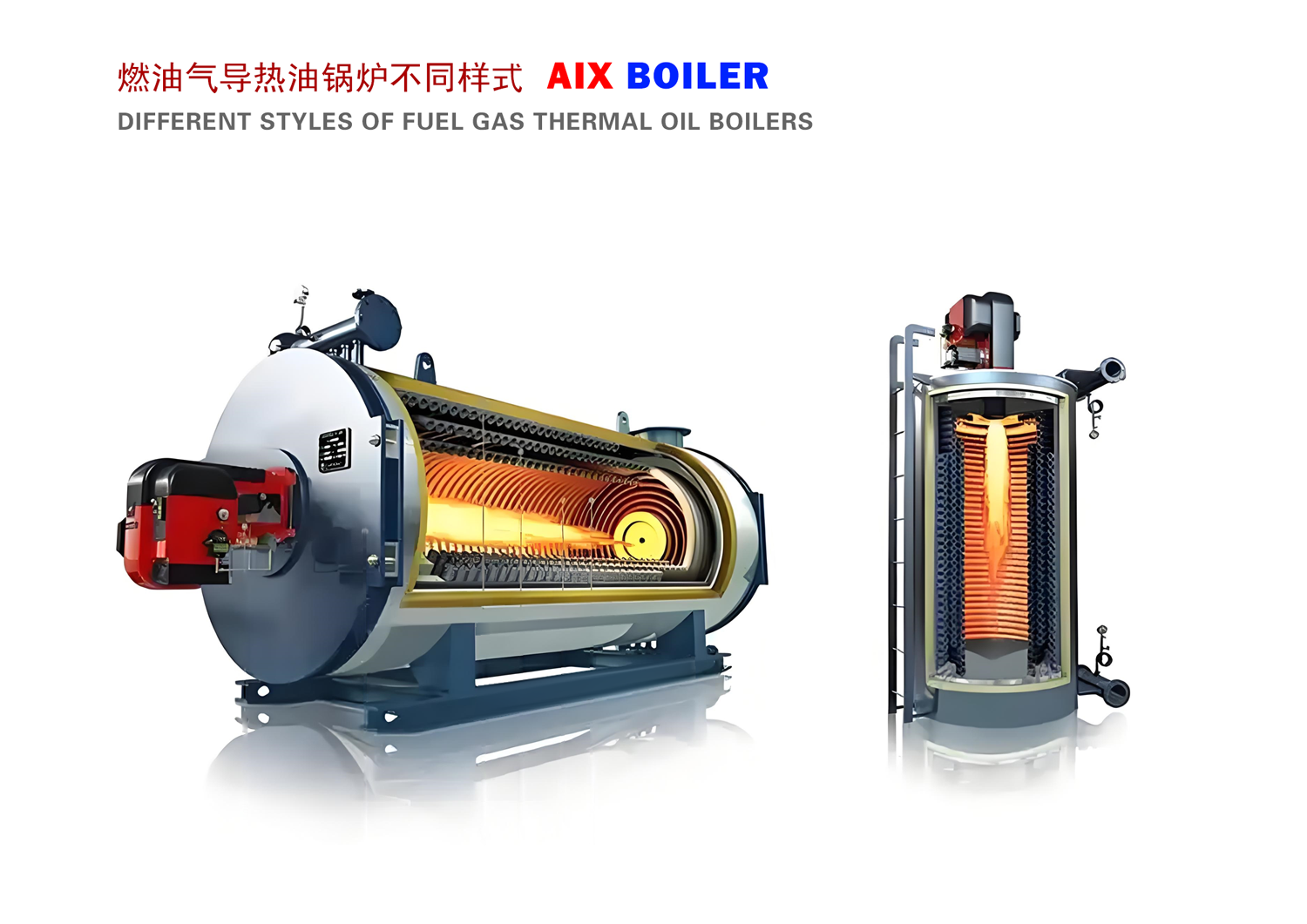

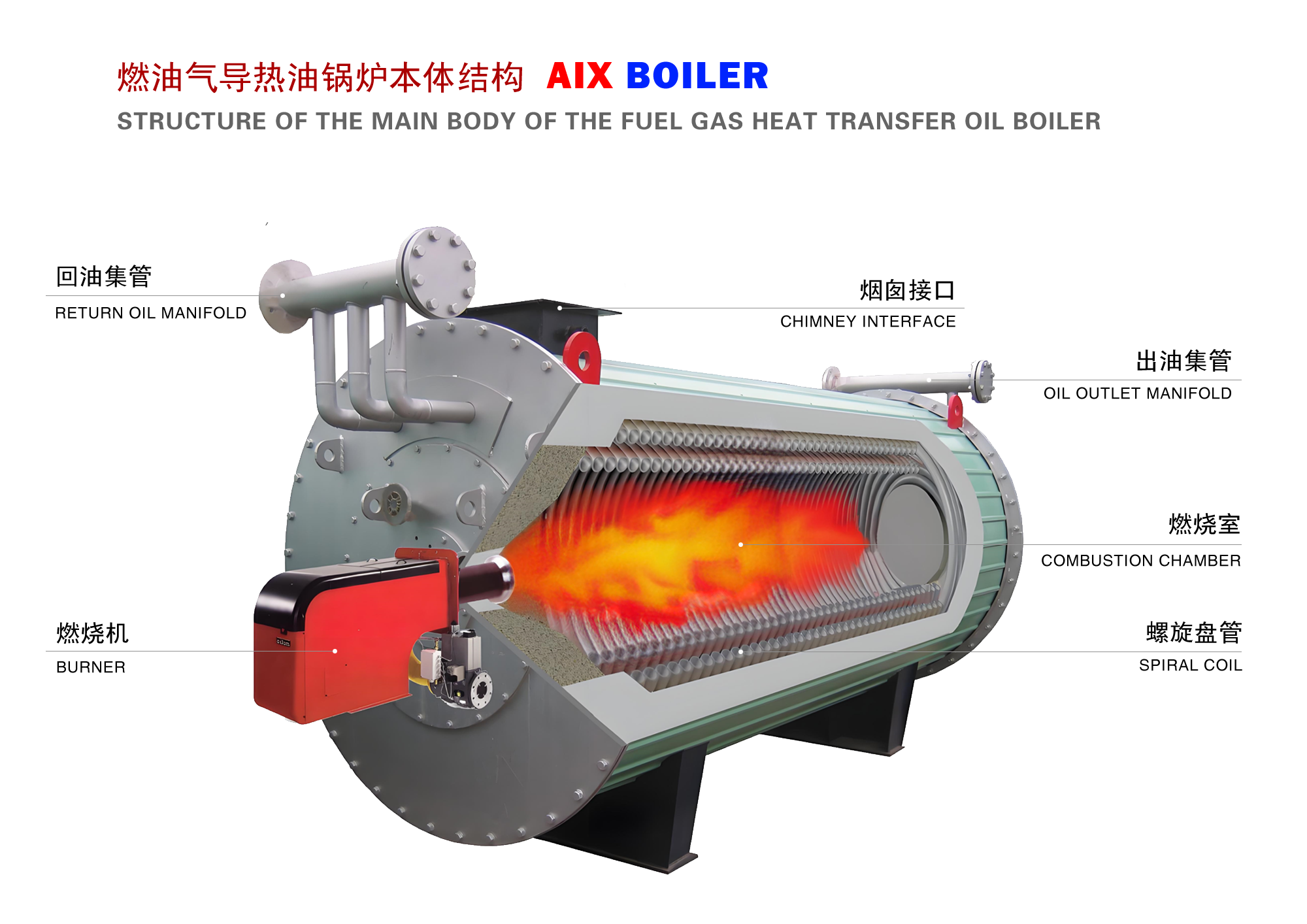

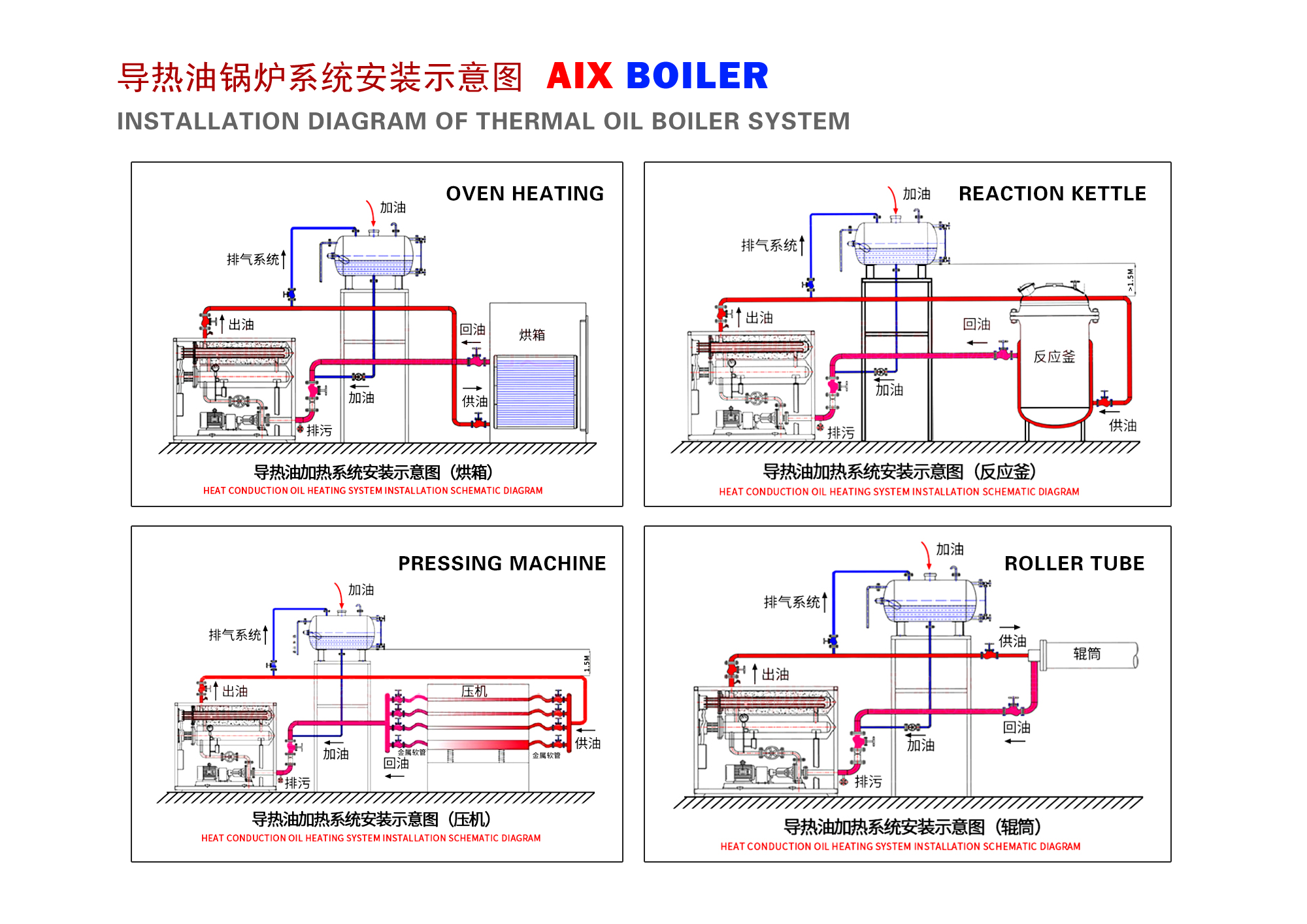

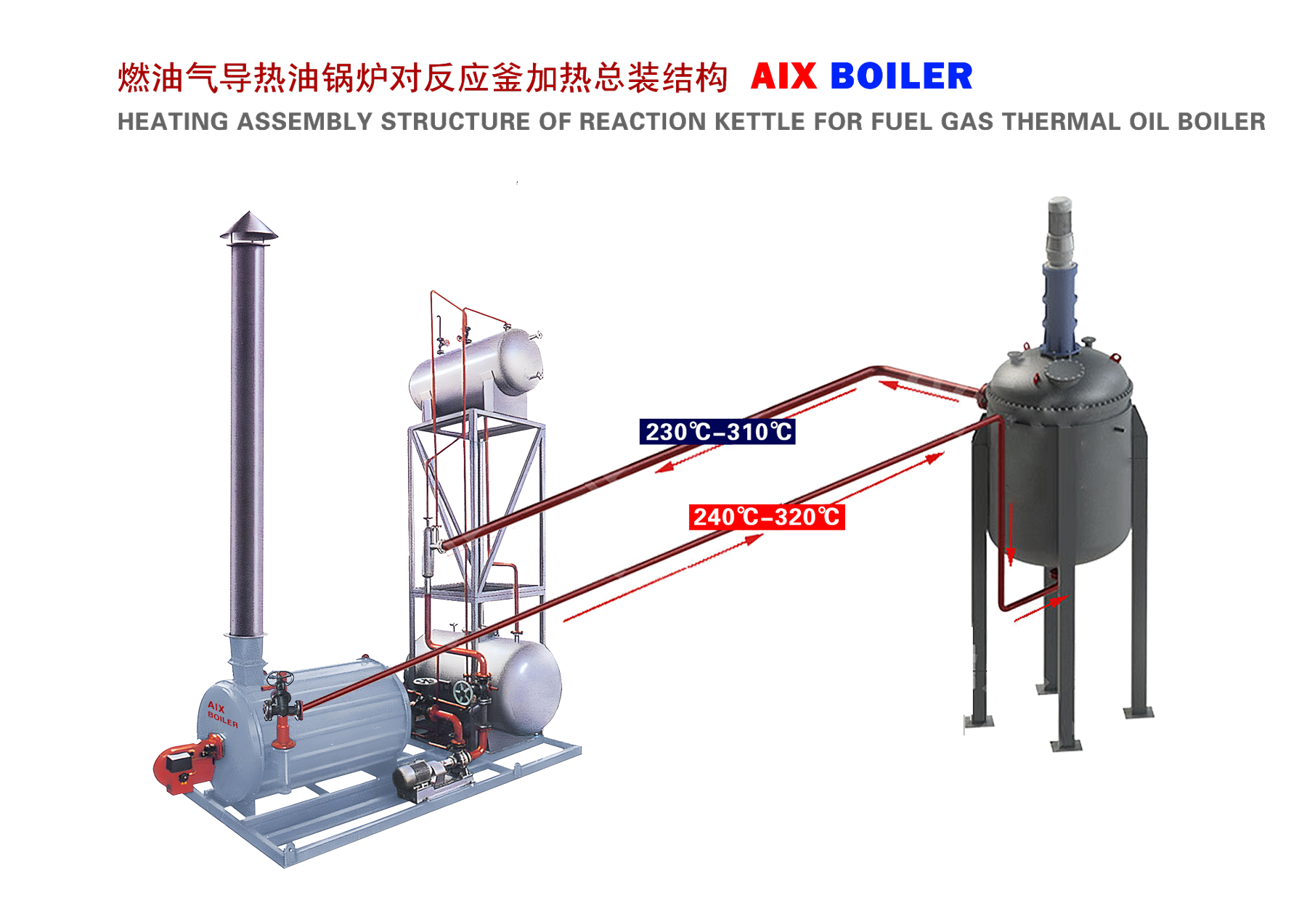

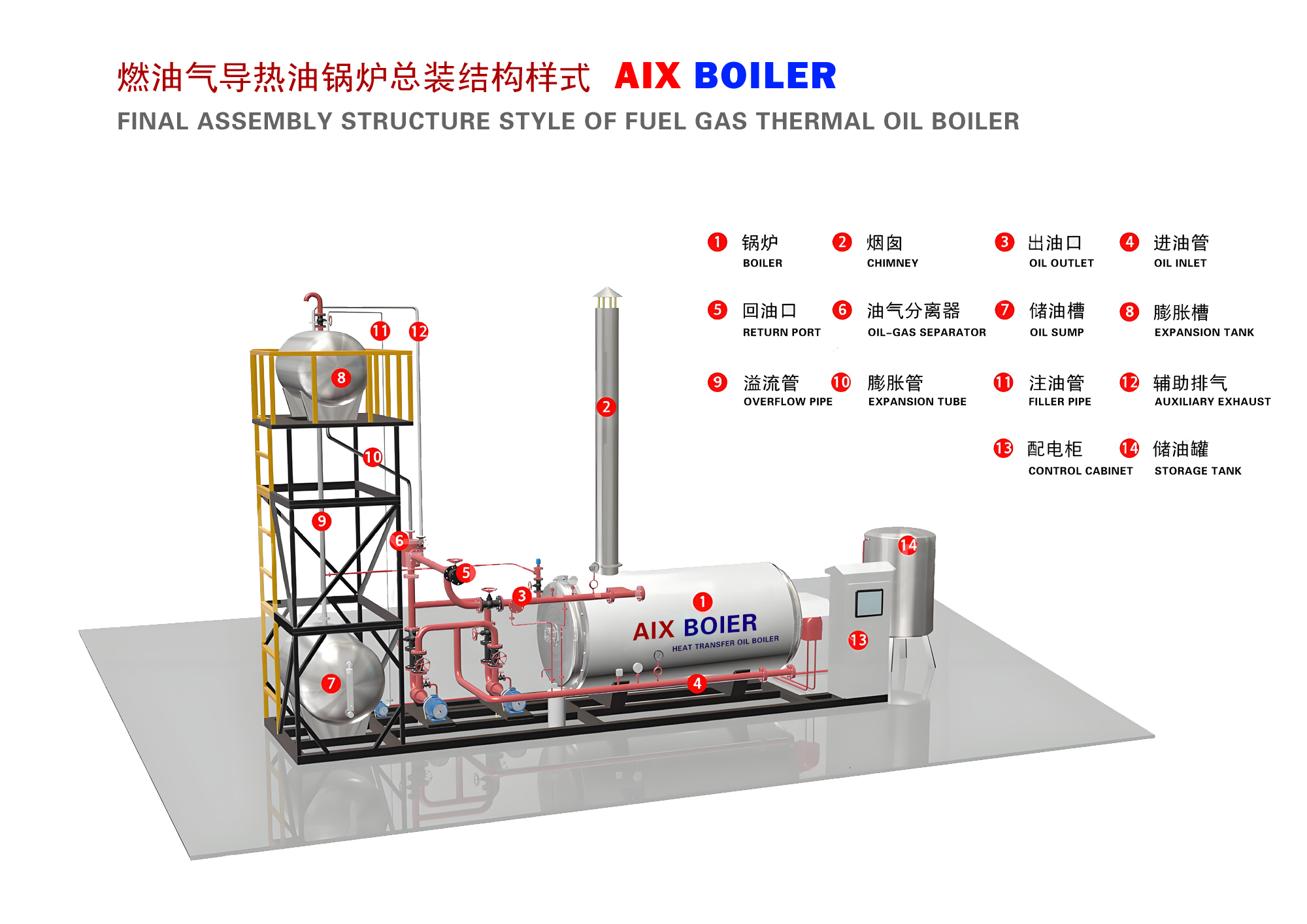

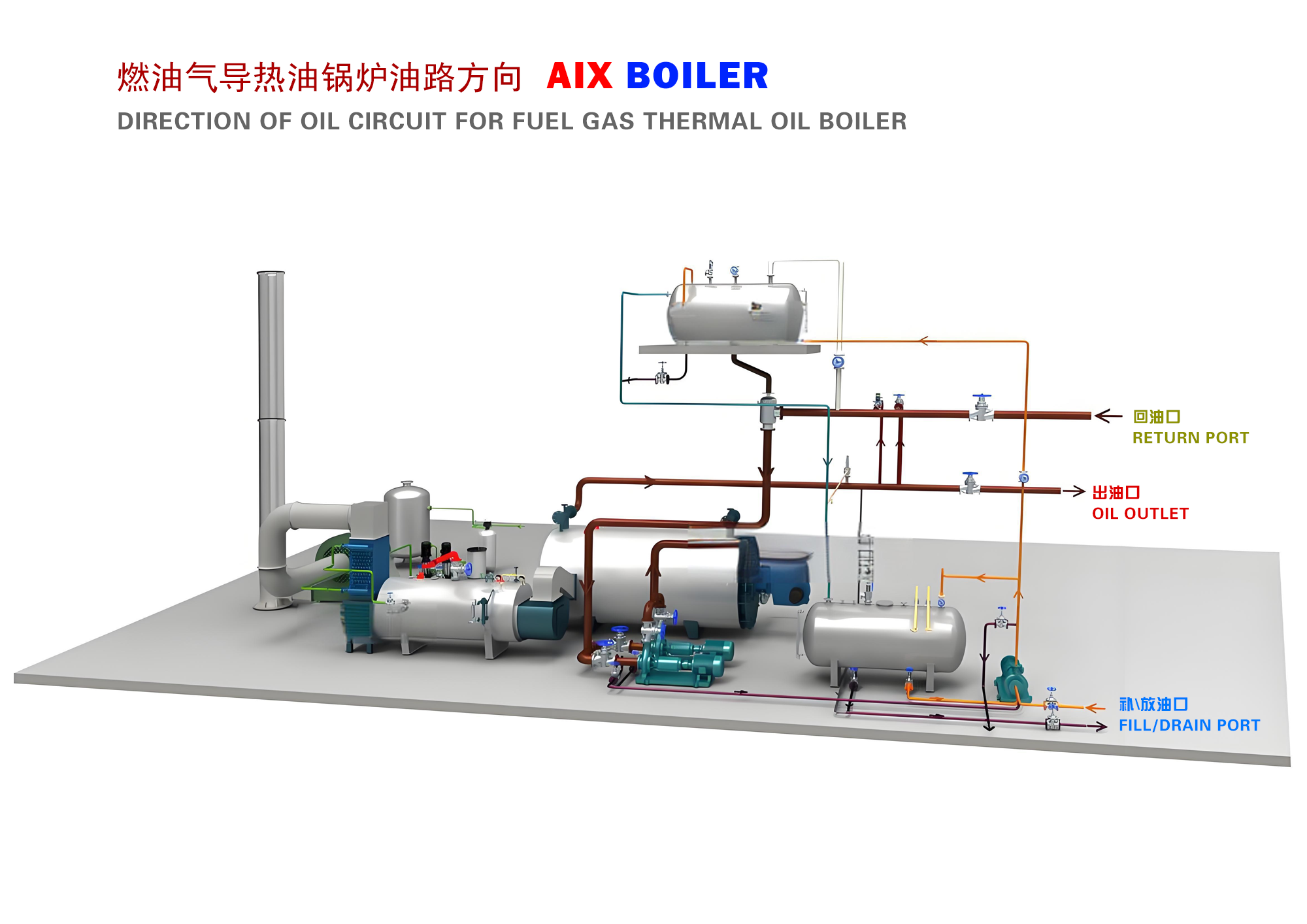

燃油气导热油锅炉

型号Model

YY(Q)W-120

YY(Q)W-240

YY(Q)W-350

YY(Q)W-500

YY(Q)W-700

YY(Q)W-1000

YY(Q)W-1200

YY(Q)W-1400

额定热功率(KW)

Rated thermal power

120

240

350

500

700

1000

1200

1400

热效率(%)

Thermal efficiency

90

90

90

91

92

91

91

91

设计压力(Mpa)

Design pressure

1.3

1.3

1.3

1.3

1.1

1.1

1.1

1.1

工作压力(Mpa)

Working pressure

1.0

1.0

1.0

1.0

0.8

0.8

0.8

0.8

高工作温度(℃)

operation temperature

300

300

300

320

320

320

320

320

炉内容油量(m3)

CAPACITY

0.1

0.15

0.25

0.3

0.5

0.8

1

1.1

循环油量(m3/h)

Circulating oil quantity

9.6

19.3

28.1

31.5

56.2

75.6

75.6

88.2

配管连接口径(DN)

Connection caliber

65

65

80

80

100

125

125

125

参考重量(t)

Weight

1.6

2.3

2.8

3.2

4.1

5.6

7.3

8.3

锅炉尺寸（mm）

Boiler size   (L*W*H)

1600

1020

1520

1930

1230

1868

2110

1390

2055

2208

1390

2055

3240

1470

2260

3300

1670

2587

4145

1900

2786

4607

2000

3045

型号Model

YY(Q)W-1800

YY(Q)W-2100

YY(Q)W-2400

YY(Q)W-3000

YY(Q)W-4100

YY(Q)W-4700

YY(Q)W-5800

额定热功率(KW)

Rated thermal power

1800

2100

2400

3000

4100

4700

5800

热效率(%)

Thermal efficiency

92

92

92

92

90

90

90

设计压力(Mpa)

Design pressure

1.1

1.1

1.1

1.1

1.1

1.1

1.1

工作压力(Mpa)

Working pressure

0.8

0.8

0.8

0.8

0.8

0.8

0.8

高工作温度(℃)

operation temperature

320

320

320

320

320

320

320

炉内容油量(m3)

CAPACITY

1.18

1.7

1.85

3.94

3.2

4.2

4.5

循环油量(m3/h)

Circulating oil quantity

96.7

112.8

151.2

189

200

246.8

300

配管连接口径(DN)

Connection caliber

150

150

150

150

200

200

250

参考重量(t)

Weight

8.74

9.69

11

17.8

25.5

31

37.5

锅炉尺寸（mm）

Boiler size   (L*W*H)

4607

2000

3045

5017

2050

3080

5083

2200

3180

5983

2420

3404

6300

2800

3300

7285

2570

3760

7000

3100

3600

序号

No:

名称

NAME

技术参数

PARAMETER



品 牌

BRAND MARK

备注

NOTE

【主机本体】Host Body

1

锅炉主机

产地：中国太康

型号：YY(Q)W

品牌：AIX艾克斯

电压：380V/440v

频率：50Hz

控制：全自动

形式：整体撬装

AIX艾克斯

产品标准

GB/T10180-2003《工业锅炉热工性能试验规程》

GB150-1998《钢制压力容器》

【辅机配件】Auxiliaries

2

燃烧器

产地：意大利

品牌：百得\利雅路

设计燃料：天然气

电机功率：0.75KW

燃烧器背压：6.9mbar

天然气流量：12-60Nm³/h

BALTUR

RIELLO

撬装执行标准：

GB/T 17906-2016《工业燃气燃烧器通用技术条件》GB/T 50251-2015《工业燃气燃烧器安装工程施工及验收规范》

3

高温云母线

产地：中国浙江

型号：GN500

品牌：CENFENG

电压：380V

耐温：500°C

线芯：软铜

CENFENG

用以制造电工产品中的耐高温绝缘电线，在导热油加热器中用于防爆加热管到电器元件连线使用。

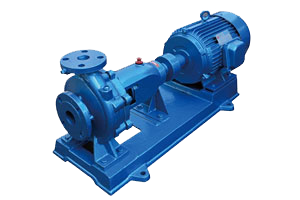

4

热油循环泵

产地：中国常州

型号：LQRY系统

品牌：武研WUYAN

介质：导热油、沥青

电压：380V

频率：50Hz

武研泵业

热油循环泵选型（例）

LQRY /65 / 50 /170

LQRY热油泵

65- 泵吸入口直径

50- 泵排出口直径

170-泵叶轮名义直径

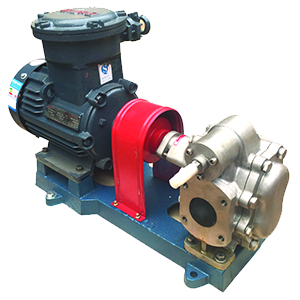

5

导热油注油泵

产地：中国北京

型号：KCB齿轮油泵

品牌：八方BAFANG

介质：导热油、柴油、重油

电压：380V

频率：50Hz

八方泵业

JB/T53312-1999齿轮泵产品质量分JB/T58211-1999齿轮油泵(0.2-1.0Mpa)

6

电脑控制器

产地：中国江苏

型号：AIX-800

电压：220V

频率：50Hz

控线：4入4出

数量：1套

AIX艾克斯

温度检测、液位检测、定时启停、超温报警、油泵控制、超温联锁、远程控制、云台操作、485通讯、分组启动、

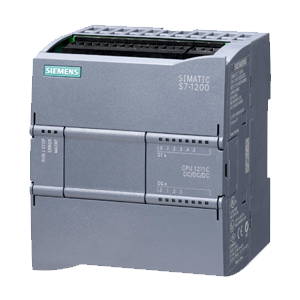

6-1

PLC编程控制器

（技术选配）

产地：中国南京/德国

型号：SIMATIC200 SMART

电压：220V

控线：16入12出

数量：1套

控制：继电器输出

西门子

GB/T 9469.4-1988

IEC 61131-3国家标准

逻辑梯形语言(LAD)、功能块语言(FBD)、顺序功能图语言(SFC)、结构文本指令语言(STL)和指令列表语言(IL)

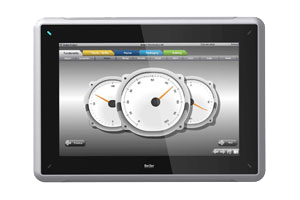

6-2

HIM触摸屏

（技术选配）

产地：中国台湾

型号：WEINVIEW

电压：220V

内存：1GB

数量：1只

亮度：400cd/m²

威纶通

符合国家《绿色设计产品评价技术规范—交互式触控一体机》和《‌液晶触摸一体机通用规范》标准

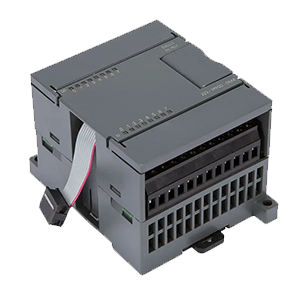

6-3

扩展采集模块

（技术选配）

产地：中国南京/德国

型号：SIMATIC200 SMART

功耗：4.5W

点位：2-4路

数量：1套

控制：继电器干触点

西门子

产品符合‌

GB/T 9469.4-1988

IEC 61131-3国家标准

逻辑梯形语言(LAD)、功能块语言(FBD)、顺序功能图语言(SFC)、结构文本指令语言(STL)和指令列表语言(IL)

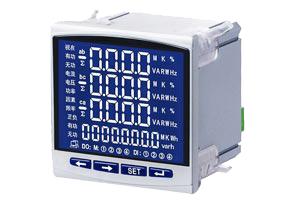

7

多功能

电压电流表

产地：浙江温州

型号：QY-900E

品牌：前沿科技

数量：1块

电压：380V

频率：50Hz

前沿科技

电流电压有功功率监测根据，国家标准GB/T15283-94和国际标准IEC521-1988

8

出口测温探头

产地：中国上海

品牌：凯沃得KWDE

类型：PT100

材质: SUS316不锈钢

形式：丝口连接

凯沃得KWDE

符合国家GB-14287.3-2005标准PT100铂电阻温度传感器，用于出水温度检测

9

回油测温探头

产地：中国上海

品牌：凯沃得KWDE

类型：PT100

材质: SUS316不锈钢

形式：丝口连接

凯沃得KWDE

符合国家GB-14287.3-2005标准PT100铂电阻温度传感器，用于出水温度检测

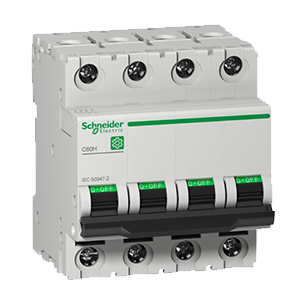

10

漏电保护器

产地：中国上海

品牌：施耐德schneider

承载：380V

极数：3P/4P

灭弧：磁吹断路器

施耐德schneider

执行标准符合《漏电保护器安全监察规定》

系统给水泵供电线路

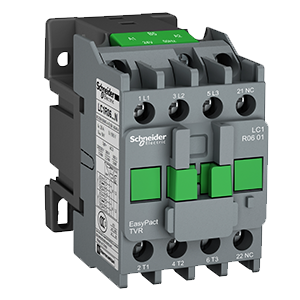

11

交流接触器

产地：中国上海

品牌：正泰电气

电压：380V

电器寿命：800000次

机械寿命：6500000次

施耐德schneider

执行标准符合IEC947-4-1，VDE0660，NFC63-100，NBNC3158，CE117-3，BS5424，EN50012，GB14048.4标准，给水泵供电线路。

12

端子排

产地:浙江温州

型号：BC10-1

功率：30A

端位：10P

正泰电气

承载多个或多组相互绝缘的端子组件固定支持绝缘部件

13

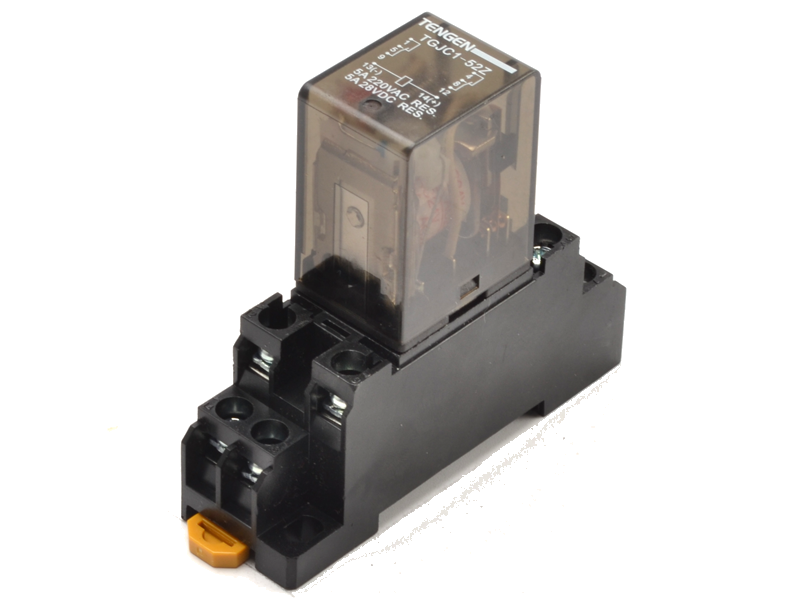

中间继电器

产地：中国浙江

品牌：正泰电气

电器寿命：800000次

机械寿命：6500000次

正泰电气

执行标准符合《快速中间继电器》

JB/T 3779-2002

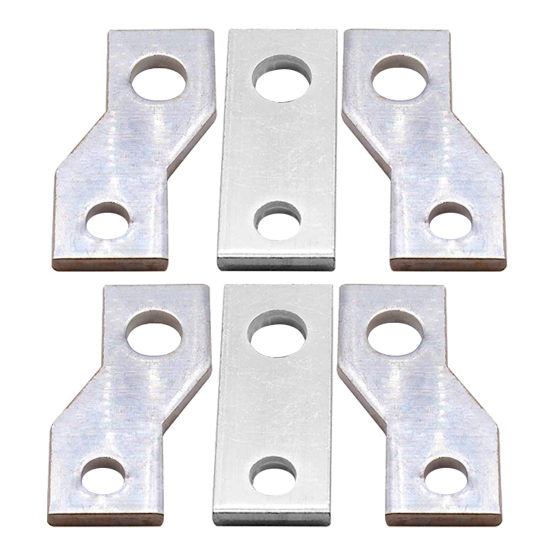

14

接线主排

产地：中国广东

型号：6061

品牌：前沿科技

密度：2.7g/cm³

材质：铝线材质

适温：-20℃~150℃

昆山金属

执行标准符合国家

GB/T 5585.2-2005

GB/T 5585.1-2005 电工用铜、铝及其合金母线 ：铜和铜合金母线标准

15

接线流流排

产地：中国广东

型号：6061

品牌：前沿科技

密度：2.7g/cm³

材质：铝线材质

适温：-20℃~150℃

昆山金属

执行标准符合国家

GB/T 5585.2-2005

GB/T 5585.1-2005 电工用铜、铝及其合金母线 ：铜和铜合金母线标准

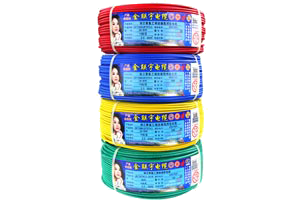

16

阻燃电缆

产地：广东佛山

品牌：FENT

电压：380V

型号: BVR 国标

线芯：软铜

FEN

执行标准符合

GB/T 13849.2—1993

GB/T 18015.11 2007

GB/T 18015.5～2007

GB/T 4011—1983

17

轴流风扇

产地：中国上海

型号：2123HSL

品牌：KYUON

电压：220V

安装：嵌入式

风量：90/110CFM

噪音：45/50Db-A

KYUON

滚珠轴承（Ball Bearing）改变了轴承的摩擦方式，采用滚动摩擦，两个铁环中间有一些钢球或者钢柱，并辅以油脂润滑

18

系统散热风扇

产地：中国台湾

型号：FP20060EX-S1-B

品牌：KYUON

功率：80w

频率：50Hz

转速：2300-2500R/min

风量：5.37/6.88M3/min

台达

滚珠轴承（Ball Bearing）采用滚动摩擦，两个铁环中间有一些钢球或者钢柱，并辅以油脂润滑

19

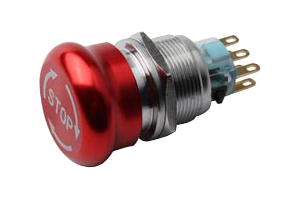

紧急制停开关

产地：温州柳市

型号：22MM

品牌：海纳精工

数量：1只

电压：220V

安装：嵌入式

触点材质：银

海纳精工

紧急情况系统一键制停，旋转后系统自动复位。

20

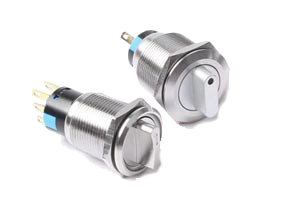

油泵转换开关

产地：温州柳市

型号：22MM

品牌：海纳精工

数量：1只

电压：220V

安装：嵌入式

外壳材质：SUS316不锈钢

触点材质：银

海纳精工

用于系统主泵于备用泵之间进行转换使用，切换主泵与备泵运行控制。

21

光电烟雾报警器

产地：中国广东

品牌：国安GUOAN

类型：烟雾检测报警

数量：1套

相应: 5秒钟

形式：内嵌式安装

国安GUOAN

安装在锅炉集成电气控制部分，用于检测预防因电气打火造成火灾事故，烟气检测声光报警装置。

22

系统电路图

适用型号：WS-8000

提供商：威索热能自控

数量：2份

版本：2.0V电子版本

威索自控

电气原理图、电气总图、接线端子图。

【管件仪表阀门】Valve instrument

23

压力变送器

产地：中国台湾

型号：GY-26860

品牌：DAZHEN

测量范围：-20~350C°

连接方式：M20*1.5

通讯传输：4-20mA

DAZHEN

设备符合GB/T 17614《工业过程控制系统用变送器》要求，我公司设计当系统超压时的第二道安全保护装置。

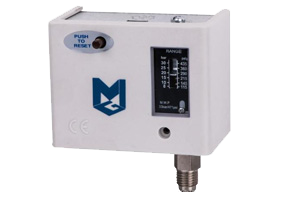

24

系统压力控制器

产地：中国浙江

品牌：乔木电气

型号：YWK-50

适用介质：高温蒸汽

控制范围：0.1-1.6MPa

环境温度：-40-400℃

乔木电气

压力开关采用高精度、高稳定性能的压力传感器和变送电路，我公司设计当系统超压时的第三道安全保护装置。

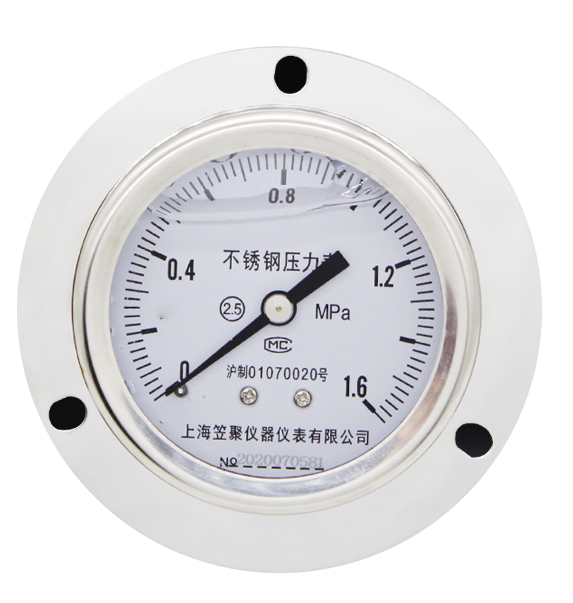

25

系统压力表

产地：中国上海

型号：Y-150

品牌：上海仪表

测量范围：0~1.6Mpa

连接方式：M20*1.5

公称直径：100mm

上海仪表

国家标准《一般压力表》由TC124（全国工业过程测量控制和自动化标准化技术委员会）

26

膨胀油槽

产地：中国太康

型号：DRRY80-D

品牌：AIX艾克斯

数量：1台

材质：碳钢

AIX艾克斯

碳钢材质非承压罐，集成液位显示，根据使用设备高低位置，油箱现场定位安装。

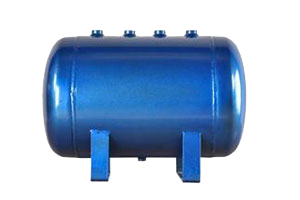

27

储油罐

产地：中国太康

型号：DRRY80-D

品牌：AIX艾克斯

数量：1台

材质：碳钢

AIX艾克斯

碳钢材质非承压罐，集成液位显示，根据使用设备高低位置，油箱现场定位安装

28

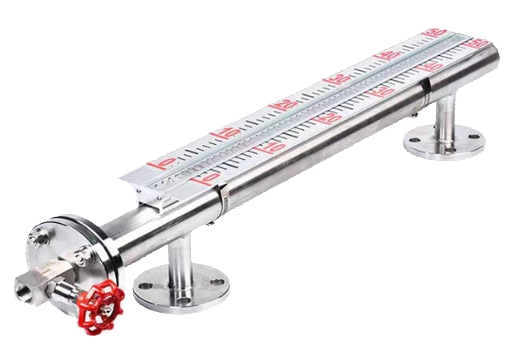

磁翻板液位计

产地：中国安徽

品牌：威斯汀

型号：TAZUN-50

防护等级：IP65

温度：0-500℃

压力：6.3Mpa

威斯汀

HG/T 21584-1995 标准名称:磁性液位计，配套膨胀油箱使用，刻度模拟显示替代玻璃管液位计。

29

高压防爆管

产地：浙江温州

品牌：COSTE/考斯特

压力环境：0-1.25Mpa

连接方式：内置丝口

材质：SUS304不锈钢

COSTE/考斯特

给水系统连接防爆金属软管，根据口径大小可选配法兰连接或丝口连接方式，支持客户选配。出厂默认为丝口连接。

30

紫铜毛细管

产地：中国广东

品牌：T2紫铜盘管

压力环境：0-1.6Mpa

连接方式：卡件组装

材质：T2紫铜

HAILIANG

海亮

用于面板式压力表连接管件，外裹高温石棉带防护加玻璃丝带。

31

锅炉烟囱

产地：中国太康

品牌：艾克斯AIX

长度：据图纸标配

连接方式：法兰连接

材质：碳钢\不锈钢

艾克斯AIX

烟囱设计使用符合：

《锅炉烟尘测试方法》GB5468《固定污染源排气中颗粒物测定与气态污染物采样方法》GB/T16157-2001规定

32

油气分离器

产地：中国太康

品牌：AIX艾克斯

材质：碳钢

连接方式：法兰

AIX艾克斯

碳钢材质安装在系统回油管道上，集成回油口，膨胀油箱连接口，热油循环泵法兰接口，后装配有系统过滤器及闸阀。

33

钢制泵前闸阀

产地：浙江温州

品牌：COSTE/考斯特

压力环境：0-1.6Mpa

温度环境：100-400C°

连接方式：法兰连接

材质：碳钢材质

COSTE/考斯特

执行标准：

JB/T53162-1999 《闸阀产品质量分等》

JB/Z243-85《闸阀静压寿命实验规程》

34

钢制泵后闸阀

产地：浙江温州

品牌：COSTE/考斯特

压力环境：0-1.6Mpa

温度环境：100-400C°

连接方式：法兰连接

材质：碳钢材质

COSTE/考斯特

执行标准：

JB/T53162-1999 《闸阀产品质量分等》

JB/Z243-85《闸阀静压寿命实验规程》

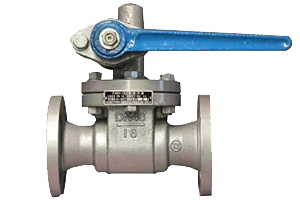

34

钢制排污阀

产地：浙江温州

品牌：COSTE/考斯特

压力环境：0-1.6Mpa

温度环境：100-400C°

连接方式：法兰连接

COSTE/考斯特

执行标准：

GB/T 12237 设计

GB/T 13927 验收

GB/T 9131 压力

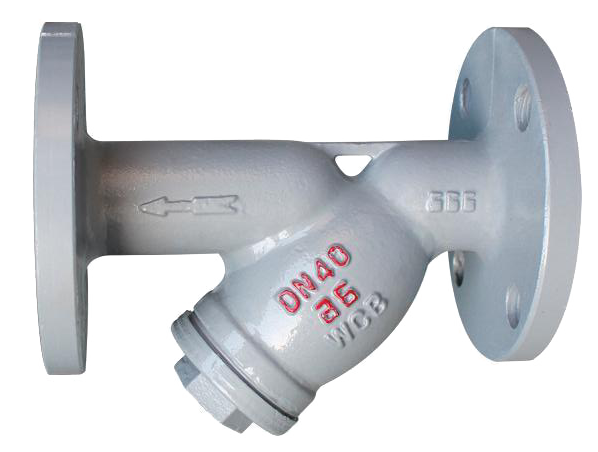

35

钢制过滤器

产地：浙江温州

品牌：COSTE/考斯特

压力环境：0-1.6Mpa

温度环境：100-400C°

连接方式：法兰连接

COSTE/考斯特

法兰尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准，PN2.5MPa按GB9113.4-88标准)

36

日常维修工具

产地：德国

品牌：麦克斯KOMAX

工具类别：电工套装

工具数量：19PC

工具材质：不锈钢材质

德国KOMAX

执行标准：GB/T3728-2006《五金工具》

GB/T4384-2008《扳手和扳手套筒》
