产品概述
PTC电加热热水模块锅炉是一种基于半导体材料的电加热设备，其工作原理是利用PTC（正温度系数）材料的特性进行加热。PTC材料是一种特殊的半导体材料，其电阻随温度升高而增加，即具有正温度系数特性。
工作原理
电磁蒸汽发生器的工作原理基于电磁感应原理。当交流电通过电磁线圈时，线圈周围会产生磁场，磁场的变化会引发导体内部的电流变化，从而产生热量。在这个过程中，电能被转化为热能，进而产生蒸汽。
产品特点
1、安全可靠
采用先进的半导体加热技术-PTC水电分离加热器，加热片夹在经过防腐处理的铝合金水槽中间，经过电极板、双重绝缘板、铝合金水槽给水槽内的循环水加热。并且PTC陶瓷半导体加热器加热元件在加热时只产生热能，没有光耗；做到真正的水电分离，在控制系统方面：真正做到防干烧、漏电保护、高压保护、高温保护、防冻等功能可谓361度安全防护。
2、高效节能
半导体电锅炉PTC加热器热转换率达到98.2%，而PTC加热器本身有自变功率特性，加热器功率随水槽内水温的变化而改变，如果水槽内没有水，则加热器到达一定的温度后恒温保持此温度，此时基本没有工作电流，也基本没有功率。而且每一台机器均可以功率多档调节，分时段预约采暖。
3、操作方便
采用合理先进的控制系统，触摸式按键，独特的一键复位设计。
4、经久耐用
达到北美检测标准的PTC加热器，利用空穴原理，实现电子氧空位，促使电子在场强条件下产生碰撞，使电能以面状形式于工质的分子键结合转化热能，使用寿命长达10年以上。干烧可达60000小时，为机器寿命保驾护航。
5、安装方便
独特的设计使所有的零配件均能很方便的进行拆御，水管电路连接均采用活节连接方式安装、维修变得快捷方便，而无需大动干戈。
6、经济环保
采用最洁净的电力作为热源，水作为热介质。零污染，零排放。
7、造型美观
智能半导体电锅炉拥有民用系列、商用系列，壁挂式和立式及模块并联机组。可供各种场所及需求选择。
8、适用广泛

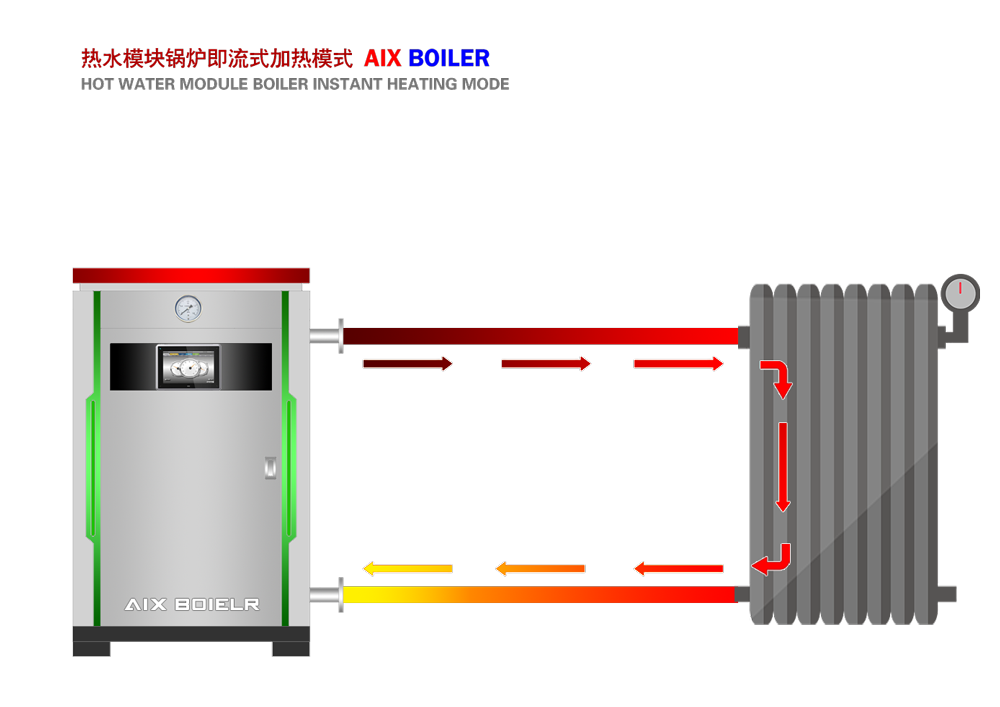

半导体电锅炉可与暖气片、地暖管、风机盘管、中央空调等多种末端进行连接，或者串接在热水器的出水管上作为太阳能的辅助加热设备。
产品优势

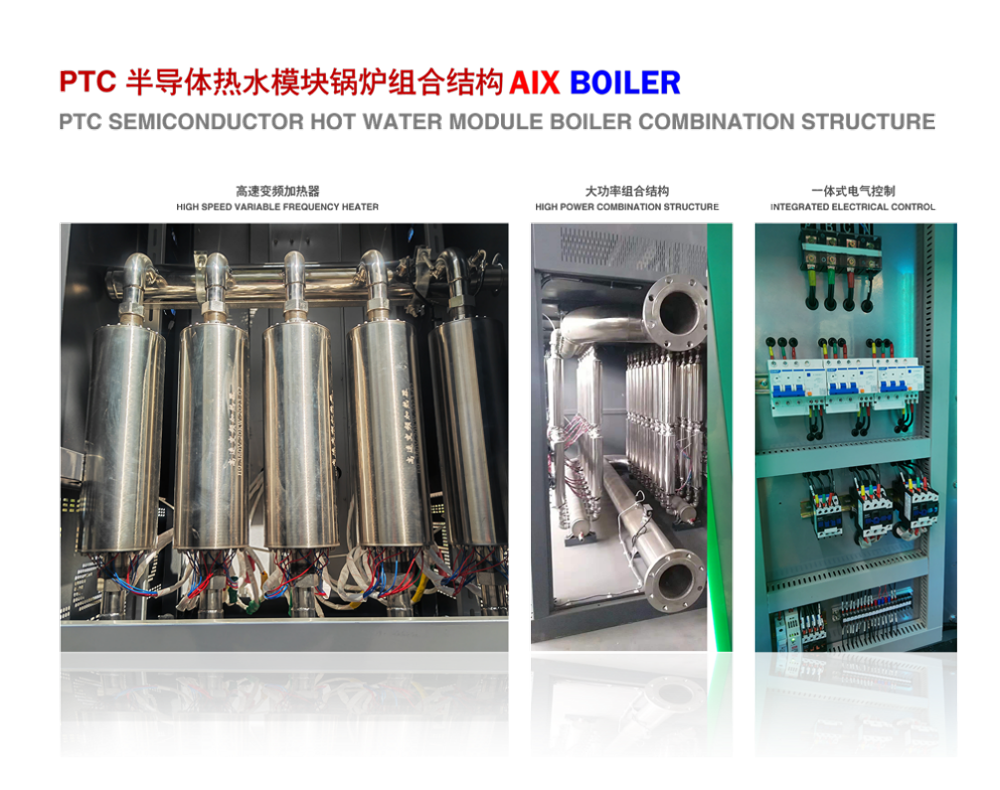

1、钛合金保温套管加热器表面加装钛合金保温套管后保温效果更好，杜绝了普通岩棉外包时的不整齐、不美观、保温效果差等现象，同时也缩短了装配和维修的时间。
2、PTC半导体电锅炉加热器,真正水电分离 该加热管采用过流式加热，PTC陶瓷发热体紧贴管道外壁加热，热量通过金属材质传导，PTC陶瓷发热不与水接触，实现了真正的水电分离。
3、PTC半导体电锅炉加热器使用安全 加热管在通电时，PTC陶瓷发热只发热、不发光，即便把干纸放置在表面也不会使纸燃烧，这样就不会发生触电、明火等危险；若管道内无水或温控器失灵而导致加热器空载，则加热器表面温度到达200℃左右时，其电阻值会急剧上升，此时加热管变成了绝缘体，并且自身切断电源，从而保护整个电路，这时加热管基本没有电流，也就没有了功率，即使长时间无水干烧，也不会烧坏。等到温度降低或管道内通水时，加热管又会恢复加热。因此该加热管在无水或空载时通电可长时间干烧，并且不爆管、不漏电、不引发火灾等危害。
4、PTC半导体电锅炉加热器经久耐用 加热管性能稳定，不容易老化，使用寿命长。正常环境下使用，PTC陶瓷发热可使用3～8年而不损坏，且功率衰减率也不会超过5%。
5、PTC半导体电锅炉加热器不结垢加热管采用直通式过流加热，管路畅通。管道壁与水的接触面温度只有200℃左右，水被加热的温度不会很高，管道内壁光滑、平整，因而管道内很难形成水垢。使得加热管的热效率能长期保持稳定，同时减少了后期的清洗维护成本。
6、PTC半导体电锅炉加热器热效率高 加热管的发热材料被包裹在水管中间，水流管道采用整根紫铜管绕制而成，从而形成了超长水道。并且发热体发热面同管道全接触，这样形成了较大的热交换面积，发热及导热极其均匀传导，因此不会在接触面上产生水气泡。大大的提高了热转换效率，另外PTC陶瓷发热在加热时只产生热能，没有光耗，所产生热量几乎完全被水吸收，所以加热器管转换效率极高。
7、PTC半导体电锅炉加热器功率自调加热管功率随管道内水温的变化而自身改变，管道内水温高时，加热管自身功率降低；管道内水温低时，加热管自身功率升高。而且加热管额定工作电压非常宽，不受高低电压波动的影响，功率可在额定电压±30%的波动下，能保持在原有功率允许的范围内（也就是额定功率的正负5%）。
8、PTC半导体电锅炉加热器轻巧方便 具有外形体积小巧美观、体积重量轻、运输安装方便等特点。
图文介绍
|
|
|
|
视频展示
配置清单
Configuration Checklist
序号 No: | 名称 NAME | 技术参数 PARAMETER | 图片 PICTURE | 品牌标示 BRAND | 备注 NOTES |
【主机本体】Host Body | |||||
1 | 锅炉主机 | 产地：中国.太康 型号：DCZQ-320KW 品牌：AIX艾克斯 功率：380V 额定功率：80KW 外形尺寸：2000*1500*2000 | AIX艾克斯 | 产品标准 GB/T10180-2003《工业锅炉热工性能试验规程》 GB150-1998《钢制压力容器》 | |
【辅机配件】Auxiliaries | |||||
2 | 电磁主机 | 产地：中国.上海 品牌：AIX艾克斯 电压：380V(三项) 功率：10A-80KW（最大功率） 电流：15A-120A（伸展电流） 频率：10KHZ-20KHZ 电感：1uh-100uh | AIX艾克斯 | 温度控制模式 时间控制模式 电压电流自检 设备高温保护 顶置扇热系统 工作频率按照IEEE(国际电子电机工程协会)制定标准执行 | |
3 | 给水泵 | 产地：中国浙江 型号：VM2-9 品牌：利欧 电压：380V 转速：2850r/min | 利欧泵业 | 执行标准《小型多级离心泵型式与基本参数》JB/T6435.1-92 《小型多级离心泵技术条件》JB/T6435.1-92 | |
4 | 电脑控制器 | 产地：中国苏州 型号：DRRS-800 电压：220V 控线：16入12出 数量：1只 操作：触摸屏 | AIX艾克斯 | 压力检测、水位检测、定时启停、超压报警、自动补水、超压联锁、远程控制、云台操作、485通讯、分组启动、 | |
5 | 数字电流表 | 产地：浙江温州 型号：QY-900E 品牌：前沿科技 数量：3块 电压：220V 显示：数码管显示 | 前沿科技 | 根据国家标准GB/T15283-94和国际标准IEC521-1988 | |
6 | 数字温度表 | 产地：浙江温州 型号：QY-900E 品牌：前沿科技 数量：1块 电压：AC20-220v 范围：-20℃~200℃ | 前沿科技 | 执行标准符合国家标准GB/T15283-94和国际标准IEC521-1988 | |
7 | 接线主排 | 产地：中国广东 型号：6061 品牌：前沿科技 密度：2.7g/cm³ 材质：铝线材质 适温：-20℃~150℃ | 昆山金属 | 执行标准符合国家 GB/T 5585.2-2005 GB/T 5585.1-2005 电工用铜、铝及其合金母线 ：铜和铜合金母线标准 | |
8 | 接线流流排 | 产地：中国广东 型号：6061 品牌：前沿科技 密度：2.7g/cm³ 材质：铝线材质 适温：-20℃~150℃ | 昆山金属 | 执行标准符合国家 GB/T 5585.2-2005 GB/T 5585.1-2005 电工用铜、铝及其合金母线 ：铜和铜合金母线标准 | |
9 | 交流接触器 | 产地：中国浙江 品牌：天正电器 电压：220V 数量：1只 电器寿命：800000次 机械寿命：6500000次 | 正泰电气 天正电气 | 执行标准符合IEC947-4-1，VDE0660，NFC63-100，NBNC3158，CE117-3，BS5424，EN50012，GB14048.4标准 | |
10 | 漏电保护器 | 产地：中国浙江 品牌：天正电器 电压：220V 数量：1只 极数：3P/4P 灭弧：磁吹断路器 | 正泰电气 天正电气 | 执行标准符合《漏电保护器安全监察规定》 | |
11 | 塑壳断路器 | 产地：中国浙江 型号：400A 电压：380V 数量：1个 方式: 真空断路器 保护类型: 3P | 正泰电气 天正电气 | 执行标准符合IEC60947-2、GB14048.2 标准 | |
12 | 接线端子排 | 产地：中国浙江 型号：BC10-1 数量：1个 功率：30-65A 端位：20P | 正泰电气 天正电气 | 执行标准符合国际标准IEC455（1988） | |
13 | 中间继电器 | 产地：中国浙江 品牌：天正电器 数量：4只 电器寿命：800000次 机械寿命：6500000次 | 正泰电气 天正电气 | 执行标准符合《快速中间继电器》 JB/T 3779-2002 | |
14 | 电磁高频线 | 产地：中国浙江 型号：GN500 品牌：CENFENG 电压：380V 耐温：500°C 线芯：软铜 | CENFENG | 电磁线（magnet wire）用以制造电工产品中的线圈或绕组的绝缘电线 | |
15 | 阻燃电缆 | 产地：广东佛山 品牌：FENT 电压：380V 数量：1套 型号: BVR 国标 线芯：软铜 | FENT | 执行标准符合 GB/T 13849.2—1993 GB/T 18015.11 2007 GB/T 18015.5～2007 GB/T 4011—1983 | |
16 | 轴流风扇 | 产地：中国深圳 型号：2123HSL 品牌：KYUON 数量：4只 电压：220V 风量：90/110CFM 噪音：45/50Db-A | KYUON | 滚珠轴承（Ball Bearing）改变了轴承的摩擦方式，采用滚动摩擦，两个铁环中间有一些钢球或者钢柱，并辅以油脂润滑 | |
17 | 散热风扇 | 产地：中国台湾 型号：FP20060EX-S1-B 品牌：KYUON 功率：65w 电流：0.43A 转速：2300-2500R/min 风量：5.37/6.88M3/min | 台达 | 滚珠轴承（Ball Bearing）采用滚动摩擦，两个铁环中间有一些钢球或者钢柱，并辅以油脂润滑 | |
18 | 紧急制停 | 产地：温州柳市 型号：22MM 品牌：海纳精工 电压：220V 材质：SUS316不锈钢 触点材质：银 | 海纳精工 | 紧急情况系统一键制停，旋转后系统自动复位。 | |
19 | 电路图 | 适用型号：WS-8000 提供商：威索热能自控 数量：2份 版本：2.0V电子版本 | 艾克斯自控 | 电气原理图、电气总图、接线端子图。 | |
【管件仪表阀门】 | |||||
20 | 压力表 | 产地：中国上海 型号：Y-150 品牌：上海仪表 测量范围：0~1.6Mpa 连接方式：M20*1.5 公称直径：100mm | 上海仪表 | 国家标准《一般压力表》由TC124（全国工业过程测量控制和自动化标准化技术委员会） | |
21 | 压力控制器 | 产地：中国浙江 品牌：乔木电气 型号：YWK-50 数量：1块 适用介质：高温蒸汽 控制范围：0.1-1.6MPa | 乔木电气 | 执行《中华人民共和国国家标准:压力控制器(GB/T 27505-2011)》 | |
22 | 一体液位计 | 产地：中国江苏 品牌：锅安 数量：据系统配备 中心距离：300/350mm 承压范围：0.6-2.5MPa | 锅安 | 液位检测范围： 高水位（水泵停止） 中水位（液位正常） 低水位（报警停止） | |
23 | COB液位照明灯 | 产地：中国大陆 品牌：金鹰光电 数量：据系统配备 能效等级：一级 工作电流：0.3A 功率：3w | 金鹰光电 | 液位照明灯（蓝光）安装在一体液位计视窗，代替传统灯泡照明方式。 | |
24 | 多极液位探针 | 产地：中国广东 品牌：威斯汀 型号：UUZ-50 数量：据系统配备 长度：250mm 防护等级：IP65 联锁设备：液位ON/OFF | 威斯汀 | 壳体陶瓷绝缘棒，不锈钢触点高中低液位探针丝扣安装方式。 | |
25 | 安全阀 含检验手续 | 产地：中国山东 型号：A48H-16 品牌：鲁工 数量：1只 压力环境：0-1.6Mpa 连接方式：外置丝口 | 鲁工 | 设计规范：GB/T 12243 结构长度：GB/T 12221 法兰连接：JB/T 79 试验与检验：GB/T 12242 | |
26 | 主汽阀 | 产地：浙江温州 品牌：COSTE/考斯特 数量：1只 压力环境：0-1.0Mpa 连接方式：内置丝口 材质：SUS304不锈钢 | COSTE/考斯特 | 蒸汽主汽阀根据口径大小可选配法兰连接或丝口连接方式。支持客户选型配置。 | |
27 | 排污阀 | 产地：浙江温州 品牌：COSTE/考斯特 数量：据系统配备 压力环境：0-1.0Mpa 连接方式：内置丝口 材质：SUS304不锈钢 | COSTE/考斯特 | 排污阀根据口径大小可选配法兰连接或丝口连接方式。支持客户选型配置。 | |
28 | 对夹式止回阀 | 产地：浙江温州 品牌：COSTE/考斯特 压力环境：0-1.0Mpa 连接方式：内置丝口 材质：SUS304不锈钢 | COSTE/考斯特 | 对夹式法兰连接止回阀，用于给水系统，替换传统丝口止回阀。 | |
29 | 管件对丝 | 产地：浙江温州 品牌：COSTE/考斯特 数量：1套 压力环境：0-1.0Mpa 连接方式：外置丝口 材质：SUS304不锈钢 | COSTE/考斯特 | 水泵防爆软管连接对丝，用于给水系统，根据口径大小可选配法兰连接或丝口连接方式。支持客户选型配置。 | |
30 | 管口对丝 | 产地：浙江温州 品牌：COSTE/考斯特 数量：1套 压力环境：0-1.0Mpa 连接方式：外置丝口 材质：SUS304不锈钢 | COSTE/考斯特 | 水泵防爆软管连接对丝，用于给水系统，根据口径大小可选配法兰连接或丝口连接方式。支持客户选型配置。 | |
31 | 焊接对丝 | 产地：浙江温州 品牌：COSTE/考斯特 数量：1套 压力环境：0-1.0Mpa 连接方式：内置丝口 材质：SUS304不锈钢 | COSTE/考斯特 | 水汽分离装置、给水系统焊接对丝，根据口径大小可选配法兰连接或丝口连接方式，支持客户选型配置。 | |
32 | 三通管件 | 产地：浙江温州 品牌：COSTE/考斯特 数量：1套 压力环境：0-1.0Mpa 材质：SUS304不锈钢 | COSTE/考斯特 | 压力变送器、压力控制器、压力表连接管件 | |
33 | 高压防爆管 | 产地：浙江温州 品牌：COSTE/考斯特 数量：1套 压力环境：0-1.25Mpa 连接方式：内置丝口 材质：SUS304不锈钢 | COSTE/考斯特 | 给水系统连接防爆金属软管，根据口径大小可选配法兰连接或丝口连接方式，支持客户选配。出厂默认为丝口连接。 | |
34 | 紫铜毛细管 | 产地：中国广东 品牌：T2紫铜盘管 数量：1套 压力环境：0-1.6Mpa 连接方式：卡件组装 材质：T2紫铜 | HAILIANG 海亮 | 用于面板式压力表连接管件，外裹高温石棉带防护加玻璃丝带。 | |
35 | 直通过滤器 | 产地：中国大陆 品牌：COSTE/考斯特 连接方式：内置丝口 材质：SUS304不锈钢 | COSTE/考斯特 | 给水系统连接使用，根据口径大小可选配法兰连接或丝口连接方式，支持客户选配。出厂默认为丝口连接。 | |
